Milyen területeken használhatók a hőtárolók, hogyan alakulnak az energetikai jellemzők, és mekkora energiamegtakarítás érhető el ezek alkalmazásával?
A hőtárolás fontossága
Az energiatárolás egyre inkább a műszaki és energetikai gondolkodás középpontjába kerül. A fókusz azonban jellemzően a villamosenergia-tárolásra irányul, miközben a végfelhasználás szempontjából az energia jelentős része hőenergia formájában jelenik meg – legyen szó fűtésről, hűtésről vagy használati meleg víz előállításáról. Ennek megfelelően a hőenergia időbeli eltolása, azaz tárolása legalább olyan fontos kérdés, mint az elektromos energia tárolása.
A korszerű hőtárolási megoldások lehetőséget biztosítanak arra, hogy a hőenergia előállítása és felhasználása időben szétváljon. Ez különösen előnyös olyan rendszerek esetében, ahol az energiaigény és az optimális üzemállapot nem esik egybe. A hűtési vagy fűtési energia így nem akkor kerül előállításra, amikor az igény jelentkezik, hanem akkor, amikor az adott rendszer hatékonyabban, kedvezőbb energiafelhasználás mellett képes működni.
Hőtárolás és villamosenergia-tárolás összehasonlítása
A hőtároló rendszereket gyakran „hőakkumulátorként” említik, azonban ez az elnevezés csak részben írja le a működésük lényegét. Míg a villamos akkumulátorok elsődleges célja az energia betárolása és későbbi visszaadása változatlan formában, addig a hőtárolás az épületgépészeti rendszerek működésének optimalizálására szolgál.
A hőtárolás nem csupán energiatárolási feladatot lát el, hanem lehetővé teszi a hőtermelő berendezések – például hűtőgépek, hőszivattyúk vagy kazánok – kedvezőbb üzemállapoton történő működtetését. Ezáltal csökkenthető az egységnyi hőenergia előállításához szükséges primerenergia mennyisége, ami közvetlen energia-megtakarítást és alacsonyabb üzemeltetési költségeket eredményez.
Élettartam és üzemeltetési szempontok
A hőtároló rendszerek egyik jelentős előnye a hosszú élettartam. Megfelelő tervezés és üzemeltetés mellett ezek a rendszerek akár 20-25 éven keresztül is működőképesek maradhatnak, ami jelentősen meghaladja számos más energiatárolási technológia élettartamát.
Üzemeltetési szempontból további előnyt jelent, hogy a hőtárolók általában nem tartalmaznak olyan kritikus vagy környezetre káros anyagokat, amelyek speciális kezelést igényelnének. Nem szükséges szűk hőmérsékleti vagy páratartalmi tartomány biztosítása, és a karbantartási igényük is alacsony.
Ezek a tényezők együtt hozzájárulnak ahhoz, hogy a teljes életciklusköltség (LCC) kedvező legyen, különösen olyan alkalmazásokban, ahol a rendszer folyamatos, vagy nagy üzemóraszám mellett működik.
Fázisváltáson alapuló hőtárolás
A korszerű hőtárolási megoldások egyik legfontosabb csoportját a látens hőtárolók alkotják, amelyek fázisváltó anyagokat (PCM – Phase Change Material) alkalmaznak. Ezek az anyagok halmazállapot-változás során – olvadás és fagyás közben – jelentős mennyiségű hőenergiát képesek elnyelni vagy leadni, miközben a hőmérsékletük közel állandó marad.
Ez a tulajdonság lehetővé teszi, hogy azonos térfogat mellett nagyobb energiasűrűség legyen elérhető, mint a hagyományos, érzékelhető hőn alapuló (például víztárolós) megoldások esetében. A különböző fázisváltó anyagok eltérő hőmérsékleten működnek, így a tárolás hőmérsékletszintje az adott alkalmazáshoz – például hűtési vagy fűtési rendszerhez – illeszthető.
A fázisváltáson alapuló tárolás további előnye, hogy kompaktabb rendszerek kialakítását teszi lehetővé, ami különösen fontos lehet helyszűkével rendelkező épületek esetében, például felújításoknál vagy adatközpontoknál.
Energiamegtakarítás és rendszerhatékonyság
A hőtárolás legfontosabb előnye, hogy segítségével a hőenergia előállítása olyan időszakokra ütemezhető, amikor az adott rendszer hatékonyabban működik. Ez azt jelenti, hogy ugyanannyi hőenergia előállításához kevesebb villamos energia vagy tüzelőanyag szükséges.
A rendszerhatékonyság javulása több tényező együttes hatásából adódik:
- kedvezőbb külső hőmérsékleti viszonyok kihasználása,
- optimális részterhelési tartományban történő üzemeltetés,
- csúcsterhelések csökkentése,
- berendezések ki- és bekapcsolási ciklusainak mérséklése.
Hűtési rendszerek hatékonyságának javítása
A levegő-folyadék folyadékhűtők esetében a hatékonyság (EER) nagymértékben függ a külső levegő hőmérsékletétől. Alacsonyabb külső hőmérséklet mellett a kompresszor kisebb munkát végez, így az egységnyi hűtési teljesítmény előállításához kevesebb villamos energia szükséges.
Hőtárolás alkalmazásával a hűtési energia előállítása az éjszakai órákra helyezhető át, amikor a külső hőmérséklet jellemzően 10-15 °C-kal alacsonyabb a nappali csúcsértékhez képest. Az így eltárolt hűtési energia a nappali időszakban használható fel, amikor a rendszer hatékonysága alacsonyabb lenne.

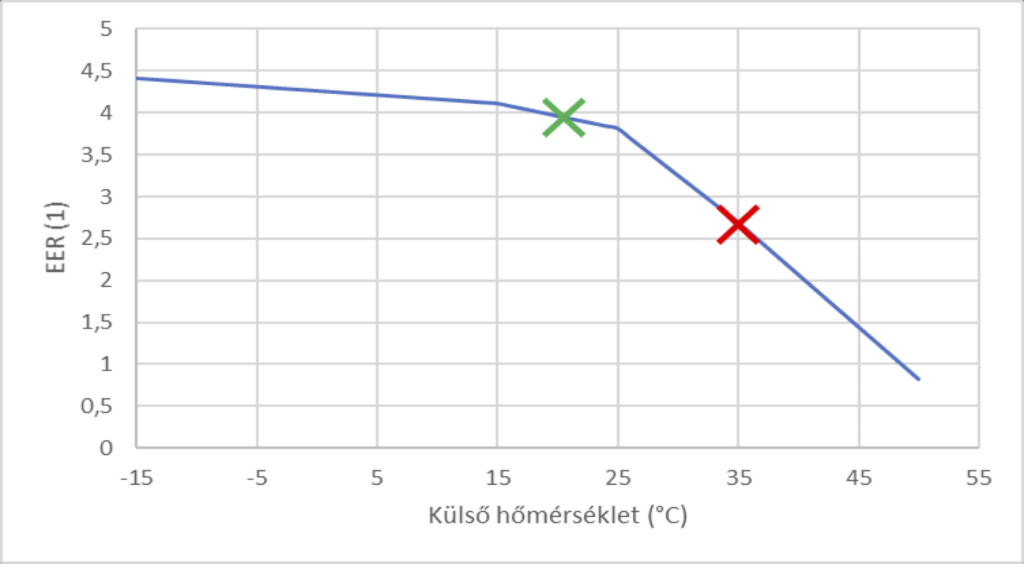

A lenti példa szerinti hűtési rendszer már 20 °C-os külső hőmérséklet mellett az éjszakai órákban 3,97 kW/kW EER-hatékonysággal működik (zöld X). Ezzel szemben nappal 35 °C-os külső hőmérsékletnél az EER-érték 2,7 kW/kW-ra csökken (piros X). A működés tudatos időzítésével a rendszer hatékonysága 47%-kal növelhető – egyszerűen azáltal, hogy a hűtési energia előállítása az alacsonyabb külső hőmérsékletű időszakokra kerül.
A részterhelés szintén jelentős hatással van a hatékonyságra. A hőtárolás lehetővé teszi, hogy a hűtőgép a számára kedvezőbb, jobb hatékonyságú tartományban működjön, elkerülve a szélsőséges üzemállapotokat, ezáltal megnövelve a hűtőberendezés várható élettartamát is.

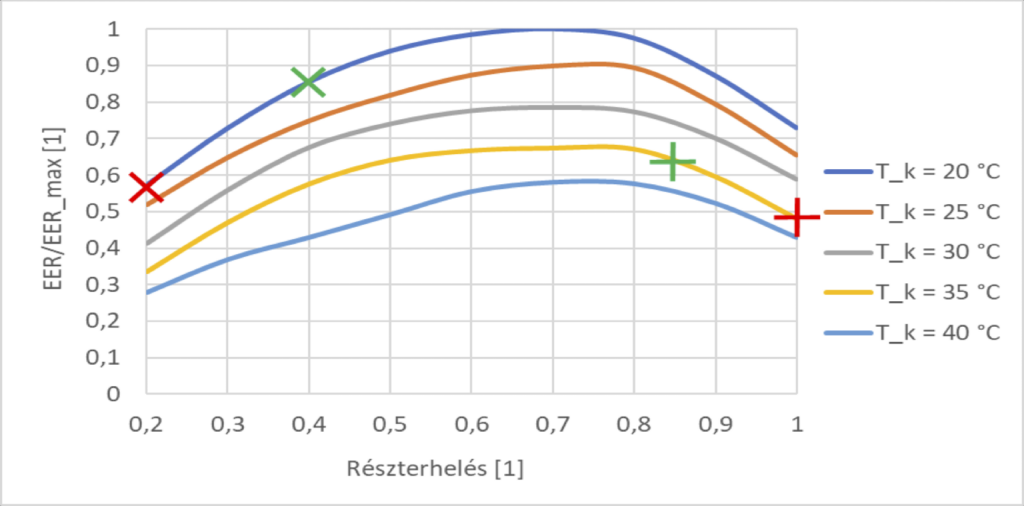

Például éjszaka, 20 °C-os külső levegő-hőmérséklet mellett, az igények alapján a hűtési rendszer részterhelése 0,2 (20%) lenne, hiszen ekkor alacsonyabb a hűtési igény. Éjszaka célszerű több hűtési energiát előállítani, így a részterhelés 0,4-re (40%) növelhető, ami 49%-os EER-növekedést eredményez, mivel a hűtési rendszer kedvezőbb munkaponton működik (piros X → zöld X).
Nappal, 35 °C-os külső hőmérséklet és 1-es (100%-os) részterhelés mellett kevesebb hűtési energia előállítása indokolt. A részterhelés 0,85-re (85%) csökkentésével a hűtési rendszer szintén kedvezőbb üzemállapotba kerül, ami 31%-os EER-növekedést eredményez (piros + → zöld +).
Fontos, hogy mind a hőakkumulátor feltöltésével, mind a hőakkumulátor kisütésével növelhető a rendszer hatékonysága.
Hőszivattyúk és kazánok működésének optimalizálása

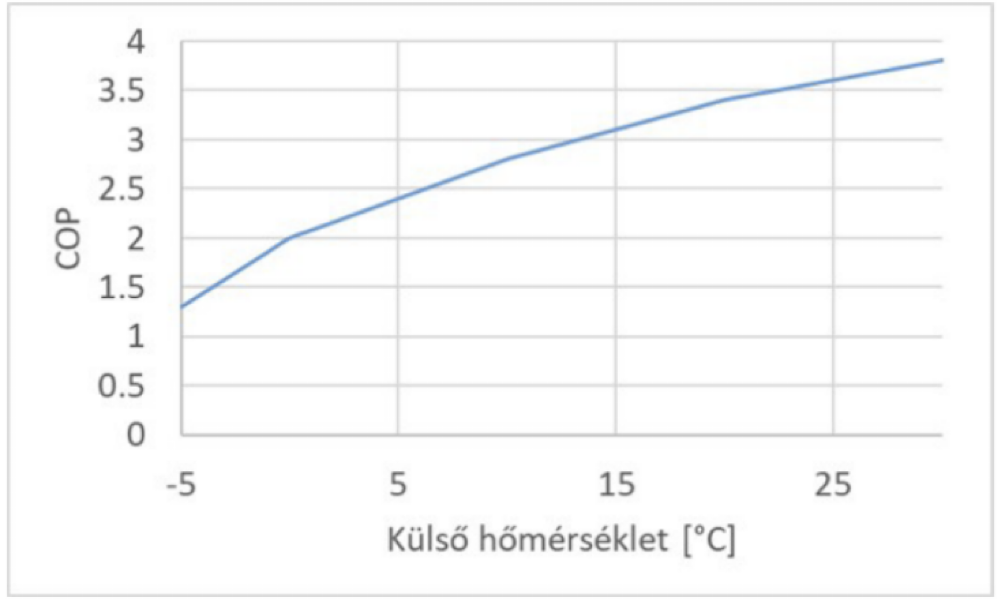

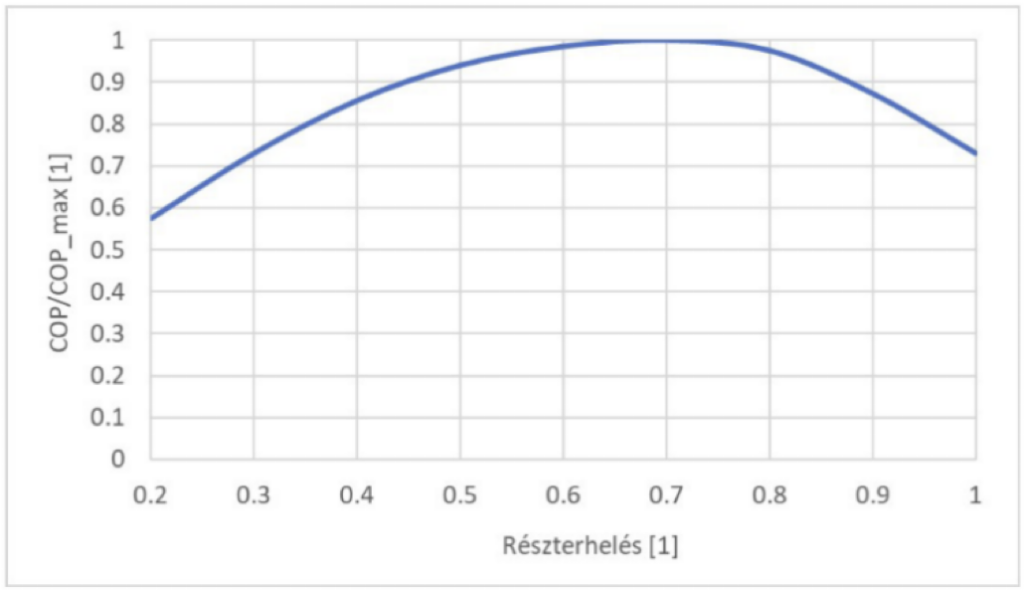

Levegős hőszivattyúk esetében a hatékonyság (COP) a külső hőmérséklettől függ, de a hűtési rendszerekhez képest ellentétes módon, vagyis minél nagyobb a külső hőmérséklet, annál nagyobb lesz a COP-érték. A hőtárolás lehetővé teszi, hogy a hőszivattyú az optimális, jellemzően 60–80% közötti részterhelési tartományban üzemeljen, ami jelentős energia-megtakarítást eredményezhet.
Gázkazánok esetében a hatásfok függ a visszatérő víz hőmérsékletétől és a kazánterheléstől. Alacsonyabb visszatérő hőmérséklet és mérsékelt részterhelés mellett a kazán hatásfoka kedvezőbb. A hőtárolás segítségével a hőtermelés kedvezőbb üzemállapot mellett történhet, míg a felhasználás időben eltolható a nagyobb fűtési igényű időszakokra.
Gyakorlati alkalmazási példák

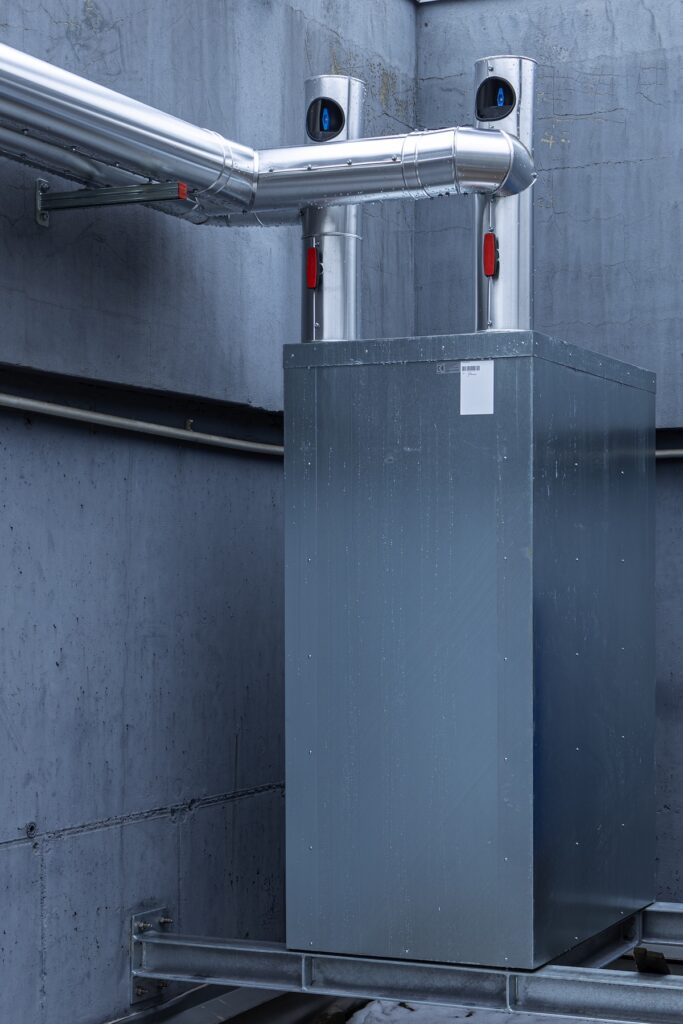

Hűtési rendszerekben a hőtároló feltöltése során a hűtőgép által előállított hűtési energia egy része a tárolóba kerül, ahol a fázisváltó anyag megszilárdul. Később, a csúcsterhelési időszakban a tárolt energia felhasználásával csökkenthető a hűtőgép terhelése.
Fűtési rendszereknél a hőtároló feltöltése az éjszakai fűtéscsökkentés indulása után történik, a rendszerben maradó hő felhasználásával. Este egy optimális részterhelésen lehet üzemeltetni a kazánt, így a hőakkumulátor optimális hatásfok mellett tölthető fel, ha még nem töltődött fel teljesen.
A reggeli üzem indulására az épület felmelegítéséhez nagyobb teljesítmény szükséges, illetve ilyenkor a külső hőmérséklet alacsony, ezért a kazánnak magasabb előremenő vízhőmérséklettel kell működnie. Ebben az időszakban a fűtési hatékonyság nem optimális, a hőtárolóval rásegítve energiamegtakarítás érhető el.
Bizonyos esetekben a nappali órákban (jó hatásfokkal állítható elő a fűtési energia) másodszorra is feltölthető a hőtároló, és az esti csúcs fedezhető, amikor a fűtési hatásfok jelentősen alacsonyabb.
Valós alkalmazásokban a hőtárolás akár 20-25%-os energia-megtakarítást is eredményezhet, különösen olyan rendszerekben, ahol jelentős napi ingadozás figyelhető meg az energiaigényben vagy a külső környezeti feltételekben.
Összegzés
A hőtárolás az energiatárolás egy olyan, jelenleg még kevésbé kihasznált területe, amely jelentős potenciállal rendelkezik az épületgépészeti rendszerek hatékonyságának növelésében. Míg az elektromos energia tárolása mára széles körben ismertté vált, addig a hőenergia tárolása sok esetben még nem része a tervezési gyakorlatnak.
Az energiafelhasználás jelentős része hő formájában jelentkezik, és ennek időbeli optimalizálása kézzelfogható megtakarításokat eredményez. A korszerű hőtárolási megoldások alkalmazásával nemcsak az energiafelhasználás csökkenthető, hanem a rendszerek üzembiztonsága és élettartama is javítható.
Andrássyné Farkas Rita
Andrássyné Farkas Rita
A Budapesti Műszaki és Gazdaságtudományi Egyetem energetikai mérnök szakán BSc-szintű oklevelet kapott 2014-ben, majd 2016-ban MSC-szintű gépészmérnöki diplomát szerzett. Az egyetemi évei alatt kezdte el kutatni a hőenergia-tárolást és a fázisváltó anyagokat. Több hazai és nemzetközi szaklapban publikált a témában, és számos konferencián mutatta be a hőtárolásban rejlő lehetőségeket. A HeatVentors Hőenergiatároló Kft. társalapítója, logisztikai és adminisztrációs menedzsere.
