Az épületgépészeti rendszerek kivitelezése során a gázfűtés és a gázvezetékek telepítése kiemelt figyelmet igényel. A gáz biztonságos és hatékony használata alapvetően befolyásolja egy épület üzemeltetési költségeit, valamint a lakók és a környezet biztonságát. Azonban a nem megfelelő kivitelezés és tervezés súlyos problémákhoz vezethet, beleértve a baleseteket, a szivárgásokat és a rendszerek hatékonyságának csökkenését. Ebben a cikkben a gázos kivitelezések során előforduló leggyakoribb hibákat mutatjuk be, valamint azok következményeit és a megelőzésük érdekében teendő szükséges lépéseket.
1. Nem megfelelő tervezés
Bár a címben „kivitelezési bakik” szerepel, nem hagyhatjuk figyelmen kívül, hogy a gázos rendszerek helyes telepítése alapvetően a precíz tervezéstől függ. A tervezés során figyelembe kell venni a helyi szabályozásokat, a gázfogyasztás mértékét, a csőhálózat elhelyezkedését és a gázkészülékek típusát. A nem megfelelő tervezés nemcsak a rendszer működését befolyásolhatja, hanem veszélyeztetheti a biztonságot is. Például ha a hőtermelő túl alacsony teljesítményű, akkor a fűtés nem lesz képes megfelelően működni, míg a túl nagy teljesítményű hőtermelők pazarló működést eredményezhetnek.
Gyakori hiba: A gázos rendszerek kapacitásának meghatározása nem megfelelő módon történik, például túl alacsony vagy túl magas terhelést terveznek a rendszerre. Ez nemcsak hatékonysági problémákat okoz, hanem megnöveli a karbantartási költségeket is.
2. A gázvezetékek nem megfelelő elhelyezése
A gázvezetékek elhelyezése szigorú szabályokhoz kötött, hiszen egy nem megfelelően elhelyezett vezeték nemcsak a rendszer hatékonyságát csökkentheti, hanem életveszélyes helyzetekhez is vezethet. A vezetékeknek nemcsak a megfelelő átmérőjűnek és anyagúnak kell lenniük, hanem biztosítani kell a megfelelő távolságot is a lehetséges tűzveszélyes anyagoktól.
Gyakori hiba: A gázvezetékek rossz helyen történő elhelyezése. Előfordulhat, hogy nem tartják be a szükséges biztonsági távolságokat az elektromos vezetékektől, illetve tűzveszélyes anyagoktól. A gázvezetékek nem megfelelő rögzítése és a rosszul tervezett csőnyomvonalak is gyakori problémák.
3. A csőcsatlakozások és a szigetelés hibái
A csőcsatlakozások megfelelő kivitelezése kulcsfontosságú a gázrendszer biztonságos működéséhez. A hibás csatlakozások, a nem megfelelően meghúzott csavarok vagy az elégtelen tömítések gázszivárgáshoz vezethetnek, ami súlyos balesetekhez, robbanásokhoz vagy mérgezéshez vezethet. Ugyanilyen fontos a csövek megfelelő hőszigetelése, különösen olyan területeken, ahol a csövek fagypont alatti hőmérsékleten futnak. Bár a földgázvezetékeknél nem maga a gáz „fagy meg”, hanem az idegen anyagok vagy nedvesség okozhatnak üzemzavart. Építés, javítás vagy hálózatbővítés során előfordulhat, hogy csapadékvíz, pára vagy szennyeződés kerül a még nyitott csővezetékbe. Ha a rendszer tisztítása és kiszárítása nem megfelelő, a benne maradó nedvesség alacsony hőmérsékleten megfagyhat. A kialakuló jég részben vagy teljesen elzárhatja a gáz útját, ami nyomáscsökkenést, a gázkészülékek hibás működését vagy akár teljes leállását okozhatja.
Gyakori hiba: A csatlakozások és illesztések nem megfelelő tömítése, amely gázszivárgáshoz vezethet. A nem megfelelő hőszigetelés következményeként a csövek elfagyhatnak, vagy a környezetükben keletkező hőmérséklet-változás hatására repedhetnek.
4. A gázkészülékek nem megfelelő beállítása
A gázkészülékek, mint például a kazánok, vízmelegítők vagy sütők beállítása és üzembe helyezése szintén kritikus fontosságú a rendszer hatékonyságának és biztonságának szempontjából. A helytelen beállítások nemcsak a gázfogyasztást növelhetik, hanem balesetveszélyes helyzeteket is eredményezhetnek. A gázégők nem megfelelő beállítása miatt a berendezés működése nem lesz optimális, és a káros gázok (például a tökéletlen égésnél keletkező szén-monoxid) égéstermék-elvezetés nélküli készülékek esetén felhalmozódhatnak a helyiségben.
Gyakori hiba: A gázkészülékek beállítása nem megfelelő módon történik, például a blokkégők rosszul vannak kalibrálva, így nem alakul ki a megfelelő láng. Ez hatással van a hatékonyságra, illetve gázszivárgást is okozhat.
5. A szabályozások figyelmen kívül hagyása
A gázos rendszerek kivitelezése során a helyi jogszabályokat és előírásokat be kell tartani. A szabályozások betartása biztosítja a rendszer biztonságos működését, és elősegíti a jogi problémák elkerülését is. A helyi előírások figyelmen kívül hagyása súlyos következményekkel járhat, beleértve a büntetéseket vagy a rendszer nem megfelelő működését is. Például: ha a gáznyomás-szabályozót nem a helyi előírások szerinti távolságra szerelik fel egy szellőzőnyílástól vagy ablaktól.
Gyakori hiba: A tervezők vagy kivitelezők figyelmen kívül hagyják a helyi gázszolgáltató előírásait, vagy nem megfelelő engedélyek birtokában dolgoznak. A nem megfelelő dokumentáció vagy engedélyek miatt a rendszer nem lesz működőképes, és a biztosítók sem fedezhetik a károkat. Például: amennyiben a kivitelezés nem rendelkezik a szükséges engedélyekkel, vagy nem felel meg a gázszolgáltató műszaki-biztonsági előírásainak, a szolgáltató megtagadhatja a rendszer üzembe helyezését.
x A gázmérő nincs vízszintesen beépítve.
x A csatlakozóvezetékek nem egyenes vonalúak, feszültséget okoznak.
x A mérő ferdén áll, ami pontatlan méréshez vezethet.
x A kötéseknél szivárgás veszélye áll fenn.
x A rögzítés nem megfelelő, mechanikai sérülés kockázata áll fenn.
x Nem felel meg a vonatkozó műszaki és biztonsági előírásoknak.
6. A gázszivárgás figyelmen kívül hagyása
A gázszivárgások észlelése és kezelése alapvetően fontos a biztonság szempontjából. A szivárgások nemcsak a rendszer hatékonyságát rontják, hanem életveszélyes helyzeteket is előidézhetnek. A gázszivárgások okai sokfélék lehetnek: például a csővezetékek hibás szerelése, a csatlakozások meglazulása vagy a csövek elöregedése.
Gyakori hiba: A gázszivárgások figyelmen kívül hagyása, mivel a szivárgás első jelei gyakran nem láthatók, és csak a gázszivárgás érzékelésével vagy szaga alapján észlelhetők. A szivárgás észlelésekor azonnal intézkedni kell, mivel a gáz felhalmozódása robbanást vagy mérgezést okozhat.
7. A kivitelezés nem megfelelő minőségű anyagokkal
A gázos rendszerek telepítése során alkalmazott anyagok minősége kulcsfontosságú. A gyenge minőségű csövek, szerelvények vagy tömítések gyorsan elöregedhetnek, és a rendszer élettartama jelentősen csökkenhet. A minőségi anyagok választása elősegíti a hosszú távú és biztonságos működést.
Gyakori hiba: A nem megfelelő minőségű anyagok használata, például olcsó, nem megfelelő csövek vagy szerelvények alkalmazása. Az ilyen anyagok gyorsan elhasználódnak, és a rendszer meghibásodását okozhatják.
Következtetés
A gázos rendszerek kivitelezése során számos hibát lehet elkövetni, amelyek súlyos következményekkel járhatnak. A megfelelő tervezés, a precíz kivitelezés, a minőségi anyagok használata és a rendszeres karbantartás mind kulcsfontosságú a biztonságos működéshez. A kivitelezők számára fontos, hogy minden általuk végzett munkafázist alaposan ellenőrizzenek, és a helyi előírásoknak megfelelően járjanak el. A hibák elkerülésével csökkenthetjük a gázos rendszerek meghibásodásának kockázatát, biztosítva ezzel a biztonságot és a hatékony működést.
Tóth-Hevesi Viktória
utánpótlás-koordináció szakterületi vezető
E.ON Dél-dunántúli Áramhálózati Zrt.
Murányi Sándor, témához kapcsolódó írása.
Néhány elgondolkodtató dolog a gáztechnika köréből

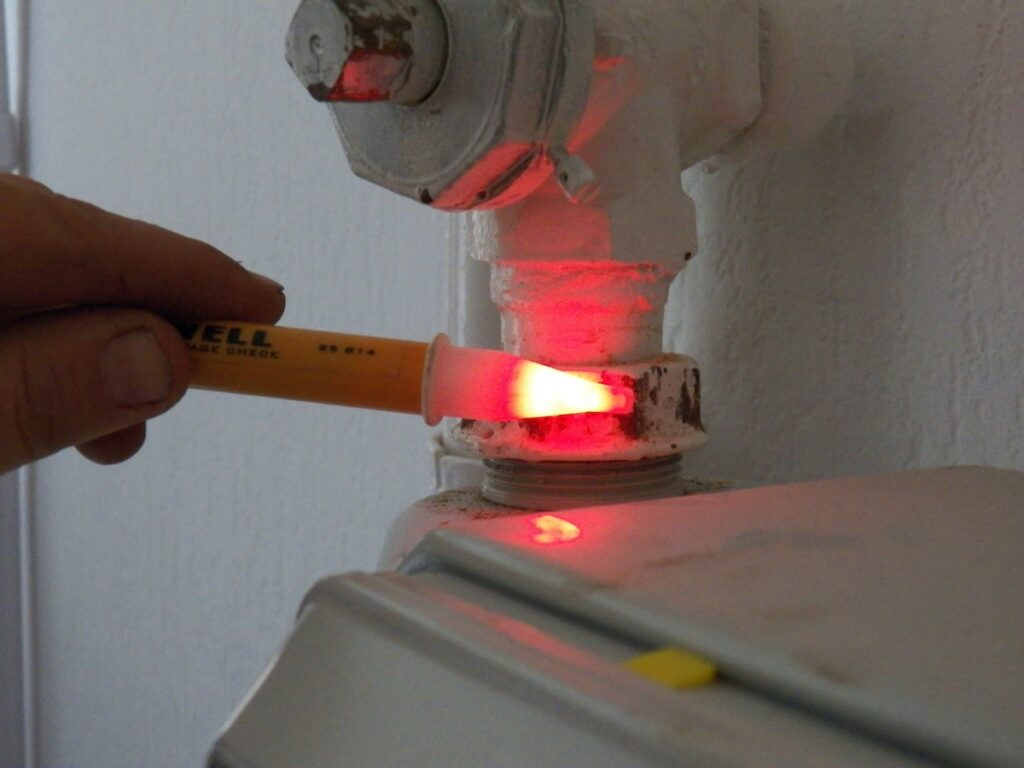

Nézzük az első képet, amikor a gázmérőn hálózati feszültség jelenik meg.
Ez sokkal súlyosabb eltérés, mint egy EPH-átkötővezeték hiánya. A gázszerelőnek sikerült a csőbilincs befúrásakor eltalálnia a falban futó fázis vezetőt. Talán észre sem vette. Nyilván a megfelelő elektromos kialakítás azonnal jelezte volna ezt a hibát, és az nem maradhatott volna fenn. Sajnos ilyen nem volt, ezért a fogyasztásmérő feszültség alá került.
A legnagyobb veszély ebben az esetben az áramütésen túl az, hogy ha mérőt cserélnek, akkor elég nagy teljesítményű szikra tud megjelenni a mérőkötésnél, ami a kiáramló gázt, még ha az kevés is, meggyújthatja. Ezért fontos annak a biztonsági szabálynak a betartása, hogy a mérő leszerelése előtt a mért és a méretlen vezetéket földelővezetékkel át kell kötni.
A nagyinak is kellett hely!

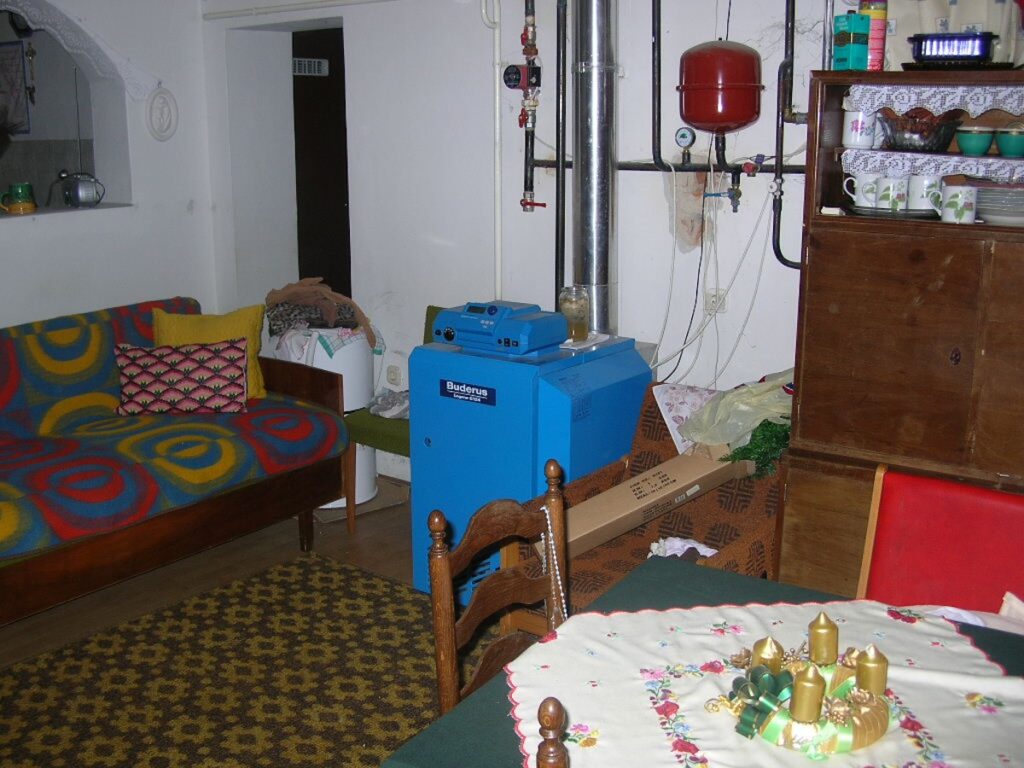

Vajon mi volt előbb (lásd a következő képet)? Nehéz eldönteni. Viszont a kialakult helyzet több mint problémás.
Számtalan ilyen van, mégis meglepően kevés balesetről hallani, ami konkrétan a lakótérben elhelyezett kéményes kazánból adódik. Információim szerint főleg a nagy teljesítményű átfolyós kéményes készülékek a halálos belesetek okozói szabálytalan telepítés, üzemeltetés esetén. Ezekben az esetekben az égési levegő utánpótlásának hiánya a kiváltója a balesetnek, és természetesen az égéstermék visszaáramlása. Legtöbbször több tényező adódik össze. Remélhetően a zárt égésterű készülékek használatával ezek a veszélyek enyhülni fognak.
Apropó, zárt égéstér!

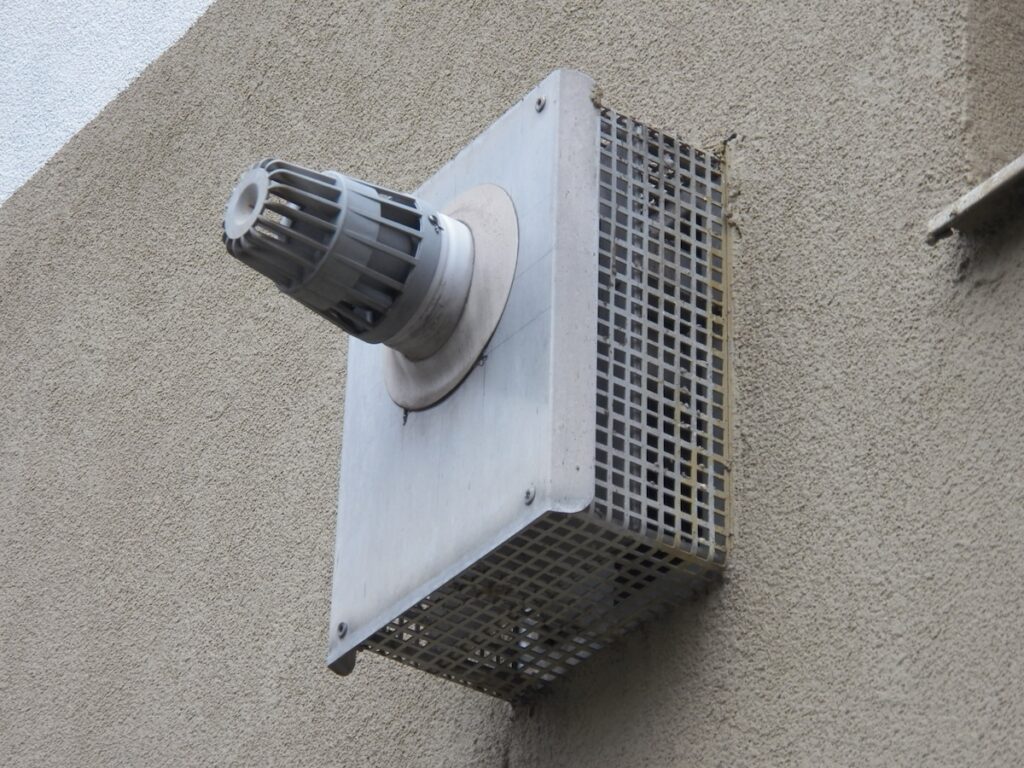

Az örök téma: mit lehet, hogy lehet? A képen az látható, hogyan cseréltek ki egy zárt égésterű készüléket egy másik zárt égésterű készülékre. A részletekbe ne menjünk bele, lássuk a hatásokat.
Az épületen sok C11-es kivezetés volt. (Régi FÉG ZV4 vagy ZC 18 készülékek).
Esztétikailag csúnyább nem lett. Műszakilag viszont sokat javult:
- a távozó égéstermék nagyságrendileg korrektebben távozik, nem koszolja össze a falat, és bármilyen visszaáramlás kizárt,
- az on-off szabályozás helyett a teljesítményszabályozás lép életbe, elmarad a gyújtólángfogyasztás és a többi ismert gyújtólángkialvási probléma.
Véleményem szerint korrekt mérnöki megoldás, nyilván sokan felhördülnek, hogy szabálytalan, miért így stb. Akkor is életszerű, korrekt, takarékos, fogyasztóbarát.
Az örök téma.

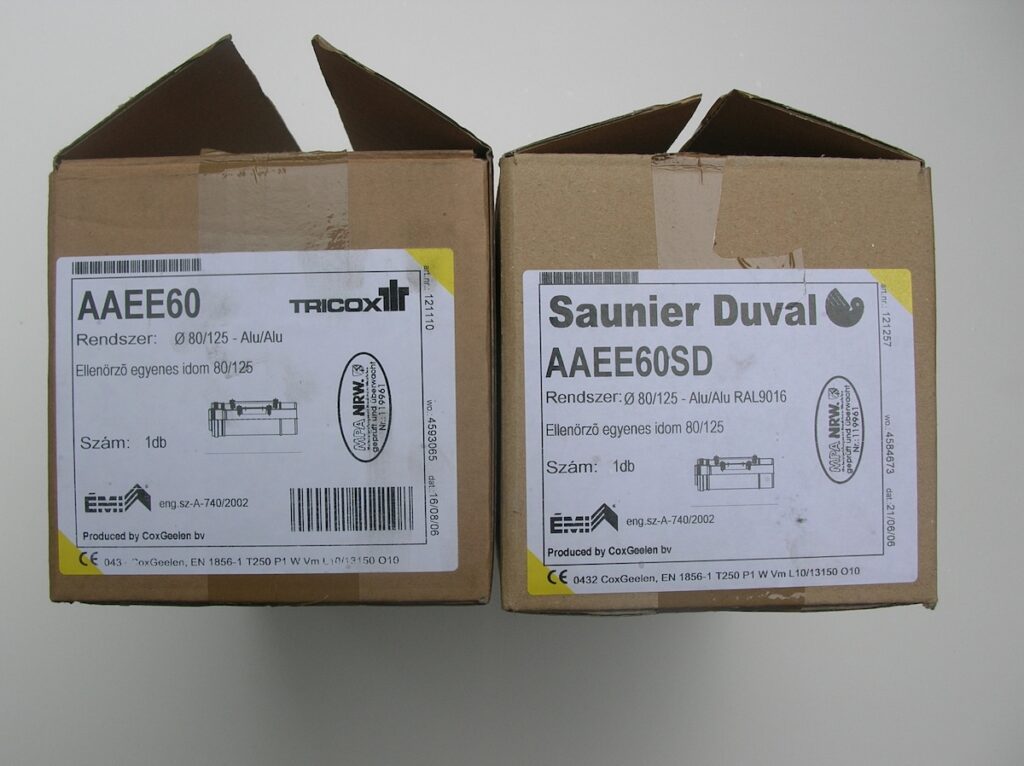

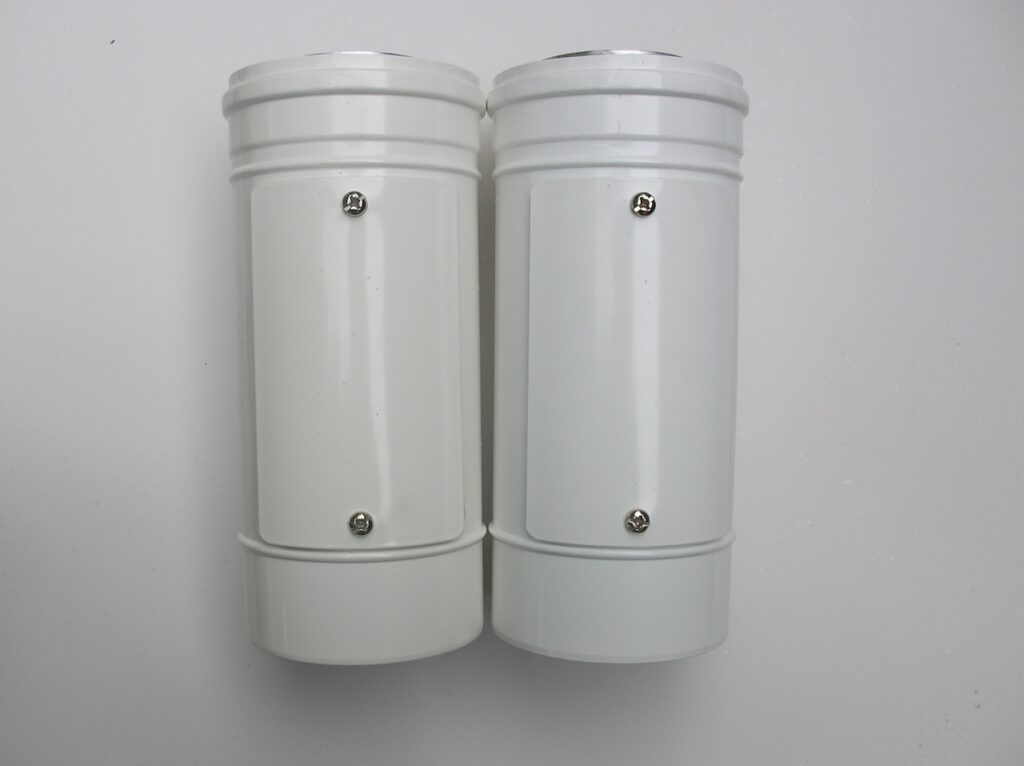

A szakmabeliek ismerik az „együtt tanúsított-meg nem”, „kinek szabad-kinek nem”, „ki vizsgálja-ki nem” jellegű ügyeket. Röviden arról van szó, hogy jogilag más a státusza egy, a gyártó által forgalomba hozott égéstermék-elvezetőnek és ugyanannak a terméknek, ha azt nem a gyártó hozta forgalomba, bár ugyanaz. Példaként nézzük meg a következő két képet:
Ez két teljesen azonos termék. Mégis a józan észnek ellentmondóan más felhasználási, beépíthetőségi, vizsgálati szabályok vonatkoznak rájuk.
Az egyik gázkészülék a készülékkel együtt szállított és tanúsított égéstermék-elvezetővel rendelkezik, a másik pedig nem. Ezért az egyik rendszert nem kell alávetni kéményseprő vizsgálatának, a másikat pedig igen.
Ha ezek a tárgyak emberek lennének, rasszizmust kiáltanánk – de szegény vasaknak tűrniük kell.
Amikor majd rendeződik ez a kérdés (soha), akkor egyértelművé kell tenni: az embereknek szabad hinniük a saját szemüknek, és szabad hinniük a józan észnek.
Murányi Sándor
