Mik a jellemzői az evohome zónaszabályozásnak, milyen funkciók állnak rendelkezésre a legtöbb egyszerű levegő-levegő hőszivattyúnál, és mik a szivárgásérzékelők telepítési követelményei?
A szakmai nap programja
Az év utolsó MÉGSZ-es szakmai nap 2025. november 12-én Budapesten, a Lurdy Konferenciaközpontban került megrendezésre. A programot Kovács Krisztián A MÉGSZ Pest megyei képviselője vezette le. A szakmai nap előadásai megnézhetők a MÉGSZ youtube-csatornáján. A rendezvényen 13 előadás hangzott el, amelyek közül hármat kiemelve közöljük azok legfontosabb gondolatait. Kiemelt figyelmet fordítunk a szivárgásészlelők telepítési kötelezettségére.
- Fűtéskorszerűsítés a hőszivattyúval kombinálható Resideo evohome zónaszabályozással – Márvány János mérnöktanácsadó, tervezői támogatás, Resideo Kft.
- Amikor fontos a teljesítmény – avagy ipari hőszivattyús rendszerek egyedülálló távfelügyeleti szolgáltatással – Kepes Gábor ügyvezető, ENERGY SAVE Hőszivattyú Kft.
- Hová tegyük a hőszivattyút?! – Császár Dániel, Vrec-Co Zrt.
- Klíma féláron? Bemutatkozik a Rotovill HEM Max program! – Fischer András marketing vezető, Rotovill Zrt. (AUX Magyarország)
- Megújulós megoldások új és korszerűsítendő épületekhez – Kovács Péter termékmenedzser, műszaki tanácsadó mérnök, Ép-Gépész Holding Kft.
- VRF rendszerek jövője: Túl a csúcson vagy a növekedés küszöbén? – Papp László ügyvezető igazgató, KLIMA Centrum Kft.
- Költségoptimalizált működésű BOSCH bivalens levegő-víz hőszivattyú utólagos illesztése meglévő gázkazános fűtésre – Pötör Balázs, Robert Bosch Kft.
- Daikin hőszivattyús megoldások, az ipari létesítményektől a társasházakig – Kátai-Pál Tamás műszaki támogató mérnök, Daikin Hungary Kft.
- FLOWAIR Magyarországon, Nice to see you!! Integrált és decentralizált HVAC megoldások ipari és nagyméretű épületekben! – Miklecz Kornél, FLOWAIR
- Az F-gáz rendeletről 3.0 – Gurdon-Kiss Hermina, Nemzeti Klímavédelmi Hatóság
- Az F-Gáz III hatása a hűtőközegek kiválasztására: nagyon alacsony GWP-jű megoldások – Beke Enikő, Climalife Kft.
- A jövő elkezdődött: Szénhidrogénnel töltött hőszivattyús rendszerek tervezése és kivitelezése – Tóth István tervező mérnök
- Szénhidrogénnel töltött hőszivattyúk szivárgásészlelő telepítési kötelezettsége – Jakab Csaba, ExNB
Fűtéskorszerűsítés a hőszivattyúval kombinálható Resideo evohome zónaszabályozással
Márvány János ismertette a Resideo-Braukmann beszabályozó szelepekkel történő hidraulikai beszabályozás előnyeit. Ezek a következők:
- energiamegtakarítás,
- környezetvédelem,
- a rendszer optimalizálása,
- a fűtési komfort növelése,
- és előnyök a lakók számára.
Összefoglalva ezek a korszerű beszabályozó szelepek maximális hatékonyságot, elégedett ügyfeleket, és nem utolsó sorban gyors tervezést és szerelést eredményeznek. A szelepek kiválasztására webes kiválasztó program áll rendelkezésre.
A statikus beszabályozó szelepek DN10 – DN400 mérettartományban állnak rendelkezésre. A dinamikus beszabályozó szelepek pedig automatikus nyomáskülönbség szabályozók, mint például a Kombi-Auto, és a Kombi-3-Plus, DN10 – DN50 közti alkalmazásokhoz. Alternatív megoldás akár 60 kPa-ig és 160 l/h térfogatáramig terjedő alkalmazásokhoz a Kombi TRV szelepsorozat.
A V5007-es szelepsorozat tagjai szintén nyomásfüggetlen szelepek, és DN50-ig és 12 m3/h-ig állnak rendelkezésre. Alkalmazási területük többek között a fan-coil készülékek, a légkezelők, és a légfüggönyök.
Egycsöves fűtési rendszerek dinamikus beszabályozására a Kombi-VX térfogatáram-szabályozók és a Kombi PICV nyomásfüggetlen szabályozószelepek alkalmasak.
Az evohome rendszer helyiségenkénti zónaszabályozást tesz lehetővé okostelefonos távoli eléréssel társasházak és családiházak esetén. Az érintőképernyős vezérlőegységen 12 zóna alakítható ki, tud fűtést és hűtést vezérelni, radiátoros és felületfűtési/hűtési rendszerek esetén is. A termosztatikus szelepekkel kialakított radiátorok hagyományos termofejei helylére digitális termofejek kerülnek. Ezek lehetnek kijelzősek, vagy kijelző nélküliek. A vezérlőrendszert indítórelé (a kazán és a szekunder oldali keringető szivattyú indítására) és helyiséghőmérséklet érzékelők teszik teljessé.
Megújulós megoldások új és korszerűsítendő épületekhez

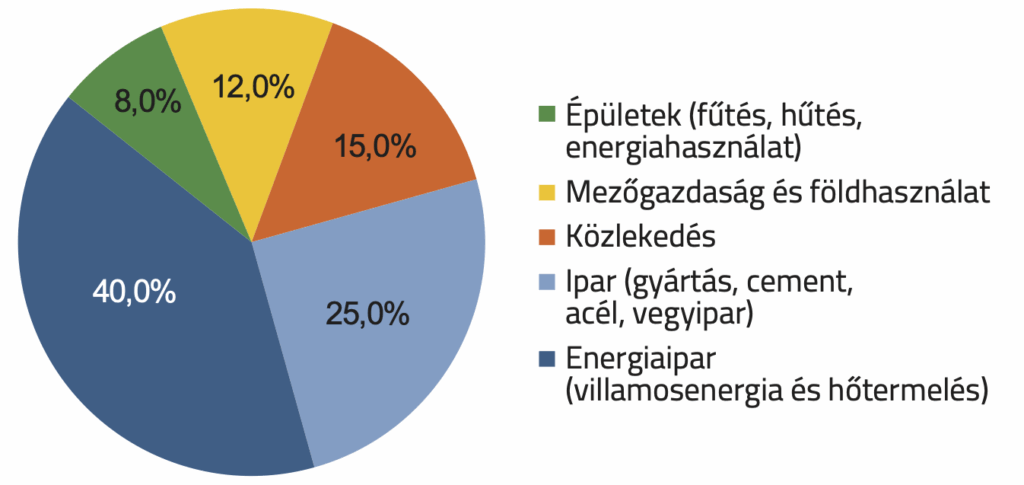

Kovács Péter előadásának bevezetőjében bemutatta a globális széndioxid-kibocsátást szektoronként 2025-re vonatkozóan:
A megújuló energiák fokozott mértékű alkalmazására való törekvést messzemenően alátámasztja az a tény, hogy az épületek fűtése az EU teljes üvegházhatású gázkibocsátásának 36%-áért felelős. A hőszivattyúk elterjedése ezen a területen évente több gigatonna széndioxid- kibocsátást takaríthatna meg.
A Gépész Holding által forgalmazott „belépő” szintű Concept Pro márkájú levegő-levegő hőszivattyúknál rendelkezésre állnak azok a funkciók, amik más hasonló márkáknál is adottak. Ezek a funkciók a gyári WiFi vezérlés, a 12-fokozatú beltéri ventilátor, 5-fokozatú kültéri ventilátor, négy irányú légáram, alacsony hűtőközeg érzékelés, Golden Fin hőcserélő, automatikus újraindítás, öntisztítás, ECO üzemmód, vészhelyzeti üzemmód, 24 órás időzítő, 8∞C-os temperálás, kétoldali cseppvízelvezetés, lamella memória funkció, alvás automata üzemmód, automatikus hiba diagnosztikai funkció, rozsdaálló kültéri burkolat.
A multi split klímák előnyei a következők:
- kétségtelenül előnyös választás, ha több helyiséget szeretnénk klímatizálni,
- akár 5 beltéri egység is elhelyezhető egyetlen kültéri egységgel,
- mindegyik beltéri egység külön szabályozható,
- kevesebb hűtőközeget tartalmaz, mint ugyanannyi monosplit rendszer,
- később akár lehetőséget biztosíthat egy újabb helyiség klímatizálására.
A legújabb műszaki megoldásokról szólva a SmartHome rendszer átfogó és intelligens otthoni szolgáltatásokat nyújt a felhasználóknak. A SmartHome támogatja az otthoni készülékeket, beleértve a légkondícionálókat, porszívókat, páratlanítókat, ventilátorokat, sütőket, mosó. és szárítógépeket, mosogatógépeket, stb.
A TCL split hőszivattyúk a 8-16 kW teljesítménytartományban kaphatók. A kiemelendő főbb funkcióik a következők:
- R32 hűtőközeg, twin rotary kompresszorral,
- LCD, magyar nyelvű vezérlővel,
- távoli elérés Wifis appal,
- az üzemi paraméterek az appból távolról állíthatóak,
- akár 3 db fűtési zóna vezérlése,
- csendes üzemmód,
- kaszkád üzem 8 db. készülékig, HMV-készítés akár 8 készülékkel,
- Modbus csatlakozóval szerelt, 18 db készülékig csoportos üzem lehetséges.
Szénhidrogénnel töltött hőszivattyúk szivárgásészlelő telepítési kötelezettsége
A témával kapcsolatos jogszabályok:
- a 2024. évi LXXXVII. törvény a klímagázokról, amelynek jelenleg a 2025. március 02.-től hatályos kiadása érvényes.
Hatálya „ a klímagázokkal összefüggő tevékenységekre, klímagázt tartalmazó vagy ilyen gázokkal működtetett termékekre és berendezésekre, valamint azok részeire terjed ki.”
- a 458/2024 (XII. 30.) Korm. rendelet a klímagázokkal kapcsolatos tevékenységek végzésének feltételeiről, amelynek a 2025. március 1.-i hatályos kiadása érvényes.
Hatálya „a klímagázokról szóló 2024. évi LXXXVII. Törvény 1. melléklete szerinti klímagázokra és az azokkal Magyarország területén folytatott tevékenységekre, valamint a klímagázt tartalmazó, vagy azzal működtetett termékekre, berendezésekre és létesítményekre terjed ki.”
A klímagáz definíciója a hivatkozott törvény szerint: a jogszabály 1. melléklete szerinti anyagok, vagy az említett anyagok bármelyikét tartalmazó keverékek. Ezek a következők:
- Fluórtartalmú üvegházhatású gázok (2024/573 európai parlamenti és tanácsi rendelet)
- Ózonréteget lebontó anyagok (2024/590 európai parlamenti és tanácsi rendelet)
- Szén-dioxid
- Ammónia
- Szénhidrogének (metán, etán, propán, bután, izobután, pentán, izopentán, ciklopentán, etén, propén, dimetil-éter).
A hűtőközeg-szivárgás szempontjából a vonatkozó jogszabály két paragrafusának egy-egy bekezdését szükséges külön kiemelni:
5. § (6):
„Az 1. melléklet 5. pontjában meghatározott klímagázokat tartalmazó hűtőkörök üzemeltetői és tulajdonosai kötelesek a klímavédelemért felelős hatóság által üzemeltetett adatbázisban regisztrálni és éves klímavédelmi felügyeleti díjat fizetni, ha a hűtőkörök legalább 150 g, vagy lakáscélra használt helyiségben telepített hűtőkörök esetén legalább 1 kg mennyiségben tartalmaznak klímagázt.”
10. § (3):
„Az 5. § (6) bekezdése szerinti üzemeltetők és tulajdonosok kötelesek gondoskodni szivárgásészlelő rendszer telepítéséról, valamint a szivárgásészlelő rendszerek megfelelő, legalább háromévente történő ellenőrzéséről.
A szivárgásészlelő rendszereknek alkalmasnak kell lenniük arra, hogy szivárgás esetén automatikusan riasszák az üzemeltetőt vagy egy szervízelő vállalatot.”
A 458/2024. (XII. 30.) Korm. rendelet mindezekhez hozzáfűzi: „A szivárgásészlelő telepítésének tényét a szivárgásészlelő rendszer ellenőrzését végző képesített vállalkozás képesített alkalmazottja rögzíti az adatbázisban.”
Robbanásbiztonság-technikai megközelítésben az előbbiekben felsorolt mind a 11 szénhidrogén az OTSZ, az 54/2014. (XII. 5.) BM rendelet 9. §-a értelmében fokozottan tűz- vagy robbanásveszélyes osztályba tartozó anyagnak minősül. A propán (R290) néhány jellemzője ebből a szempontból: relatív gázsűrűség: 1,55 kg/m3, gyulladási hőmérséklet 470 ∞C, alsó robbanási határ 1,7 térf.%, felső robbanási határ 10,8 térf.%, Ex jellemzők: gázcsoport IIA, és hőmérsékleti osztály T1.
Az előadó megemlítette a 3/2003 (III.11.) FMM-ESZCSM együttes rendeletet a potenciálisan robbanásveszélyes környezetben lévő munkahelyek minimális munkavédelmi követelményeiről, amely egy keretrendszer azon területekre vonatkozóan, ahol potenciálisan robbanásveszélyes környezet alakulhat ki. Ez a rendelet a hatályából eredően nem vonatkozik a lakossági felhasználásokra.
Az OTSZ a robbanás elleni védelemmel kapcsolatban a 99 §-ában az alábbiakat rögzíti:
„(1) A fokozottan tűz- vagy robbanásveszélyes osztályba tartozó anyag előállítása, feldolgozása, használata és forgalmazása során az érintett térrészben, helyiségben, építményben, ipari technológiai egységben, továbbá az e tevékenységgel összefüggő tervezés és kivitelezés során a robbanás elleni védelmet – kivéve elhanyagolható méretű robbanásveszély esetén – tervezéssel és védelmi intézkedésekkel biztosítani, a védelmi intézkedéseket dokumentálni kell.
(2) A robbanás elleni védelem kialakításához a robbanásveszélyes terek robbanásvédelmi zónába sorolását el kell végezni.
(3) Ott, ahol fokozottan tűz- vagy robbanásveszélyes osztályba tartozó anyag előállítása, feldolgozása, használata, tárolása és forgalmazása történik, a robbanásveszélyes zónák nagyságát, alakját, minőségét és a telepíthető berendezések megengedett legmagasabb felületi hőmérsékletét meg kell határozni,”
Megoldási lehetőséget az MSZ EN 378-2:2017 szabvány kínál:
„Az éghető hűtőközegeket tartalmazó hűtőberendezéseket úgy kell legyártani, hogy a kilépő hűtőközeg ne folyjon olyan területekre, vagy ne tudjon felgyülemleni olyan területeken, ahol a szokásos üzemi feltételekkel, vagy szivárgás esetén működő szerkezeti elemek és berendezések vannak beépítve, és így tűz- és robbanásveszélyes gyújtóforrást jelentenek.
Annak megakadályozására, hogy egy gyújtóforrás olyan területen van-e elhelyezve, amelyben felszabadult hűtőközeg áramolhat vagy gyűlhet össze, az EN 60079-10-1:2009-et kell alapul venni, amely a potenciálisan lángra lobbantható területek méretének és kiterjedésének közelítő meghatározását tárgyalja.”
A robbanás elkerülésére a gépdirektíva, az európai parlament és Tanács 2006/42/EK irányelve is tartalmaz előírásokat. A robbanásveszély megelőzésének legegyszerűbb módja a gyújtóforrások jelenlétének elkerülése a veszélyes területeken. A robbanásveszély értékelésére, megelőzésére vonatkozó általános előírásokat egyébként az MSZ EN 1127-1 szabvány tartalmazza.
A szivárgásészlelő telepítésével kapcsolatban elmondta, hogy annak fokozottan tűz- vagy robbanásveszélyes osztályba tartozó anyag környezetbe kerülését kell észlelnie. A telepítést csak megfelelő képesítéssel rendelkező szakember (lásd a 34/2021 (VII. 26.) ITM rendeletet) teheti meg, és a telepítés előtt tervet kell készíteni. Az előadó ismertette a tervezéssel, kiválasztással, szereléssel kapcsolatos eljárásokért felelős személyek megkövetelt személyi kompetenciáját is.
Dr. Vajda József
