Igen, különösen a tűz- és robbanásveszélyes hűtőközegek – derül ki a cikkből. Azt is megtudhatja, hogy miért, és hogy milyen eszközöket kell használnunk a biztonságos munkavégzéshez.
A hűtőközegek tűz- és robbanásveszélyességéről
A mindennapi életünkben sok kérdésre a válasz nem egyszerű, hanem összetett. Így van ez a szénhidrogén alapú alternatív hűtőközegekkel is. Utalok az Épületgépész szaklapban 2023. 07. hónapban megjelent írásomra, amely ezt a témát mintegy felvezeti: „Alternatív hűtőközegek biztonsági kérdései” címmel.
Az ott leírtak után folytassuk a műszaki gyakorlat oldaláról: nézzük meg hogy milyen kockázatok jelentkezheznek a hűtőgép üzembehelyezése, karbantartása és javítása során. Normál üzemi körülmények között a hűtőközegünk egy zárt rendszerben kering és így nem jelent veszélyt a környezetére. A probléma akkor kezdődik, ha valamilyen rendellenes körülmény hatására a hűtőközeg kijut a zárt rendszer belső részéből: szivárgás, tömítetlenség, lyukadás, csőtörés stb révén.
Hogyan fogjuk észrevenni, hogy „gázveszély” van? Sajnos a hűtőközeg gyártók nem gondoskodtak arról, hogy az érzékszerveink segítsenek ebben: jelenleg még ezek a gázok színtelenek, szagtalanok. Szakmai körökben többször felmerül az, hogy a háztartásban használt PB (propán-bután) gázt akár 11,5 kg-os palackban is probléma nélkül használja a lakosság. De ne felejtsük el, hogy PB gáz szivárgásnál erős, záptojás szagot érzünk, vagyis gyorsan érzékeljük a veszélyt! A hűtőközeg jelenlétének észleléséhezazonban a szakembereknek kötelezően használni kell egy erre a célra gyártott robbanásbiztos kivitelű személyi gázérzékelőt.
Az R-290 propán, az R-32 difluormetán vagy az R600a izobután mindegyike nehezebb a levegőnél, ezért a padlószint közelében gyűlik össze, így természetes úton a zárt légtérből nem fog könnyen a szabadba távozni. Ettől függetlenül akkor járunk el helyesen, ha biztosítjuk a hűtőgépen végzett munkafolyamat alatt a legintenzívebb légmozgást: ajtót-ablakot nyitunk. Így csökkentjük az esélyét annak, hogy a hűtőgép körül robbanásveszélyes koncentráció alakulhasson ki. Ha a hűtőgép belső tere zárt, pl. egy fagylaltpult esetén, akkor a kiszivárgott gáz egy gyújtóforrás hatására intenzív tüzet, robbanást okozhat. Ilyen égési sérüléssel járó baleset nemrégiben Magyarországon is előfordult, amelyet a telepített kamera rögzített. Legyen ez intő figyelmeztetés a szakma dolgozói számára a jövőre nézve! Amennyiben a javítandó hűtőberendezés mozgatható, – pl. keréken gurul – úgy a munkát ne zárt térben, hanem a szabadban végezzük.
Már korábban is hangoztattam azt a véleményemet, hogy a kockázatok mértéke a kis és közepes teljesítményű gépeknél lesz magasabb, várhatóan. A nagyobb ipari gépeknél ugyanis indokolt esetben kötelezően be kell tervezni és telepíteni a gázérzékelőt és a vész szellőző rendszert, nem beszélve arról, hogy ott a kezelőszemélyzet képzettsége is veszélyt-csökkentő tényező. Egy családi ház vagy kisebb irodai berendezésnél azonban nincsenek kijelölt robbanásveszélyes zónák, nincsenek olyan biztonságos eszközök, amelyek alkalmasak lehetnek a beavatkozásra.
Eszközök a biztonságos munkavégzéshez
Ezek után nézzük meg, melyek azok az eszközök, amelyek használatával biztonságos munkakörülmények teremthetők, és a közelben levő nem szakembereknek sem kell veszélytől tartaniuk. A speciális személyi gázérzékelőt már említettem, amelyet folyamatosan üzemben kell tartani a munkavégzés alatt. Ez az eszköz fény- és hangjelzést fog adni már a veszélyes gázkoncentráció 20-25 %-nál. Ekkor még nincs gyújtásveszély, tehát van lehetőségünk a megelőzésre.
A HKVSZ aktív közreműködésével a szerviz munkáknál való alkalmazásra elkészült egy mobil, robbanásbiztos kivitelű elszívó ventilátor. A berendezésre az első üzembehelyezés során is szükség lehet.Osztott rendszerű pl. R-32 töltetű spliteknél a csőhossz miatt hűtőközeg rátöltésre kerül sor. Továbbá az esetleges szállítási sérülésből is adódhat szivárgás, ilyenkor a szakszerű javítást követően hűtőközeg pótlás szükséges.

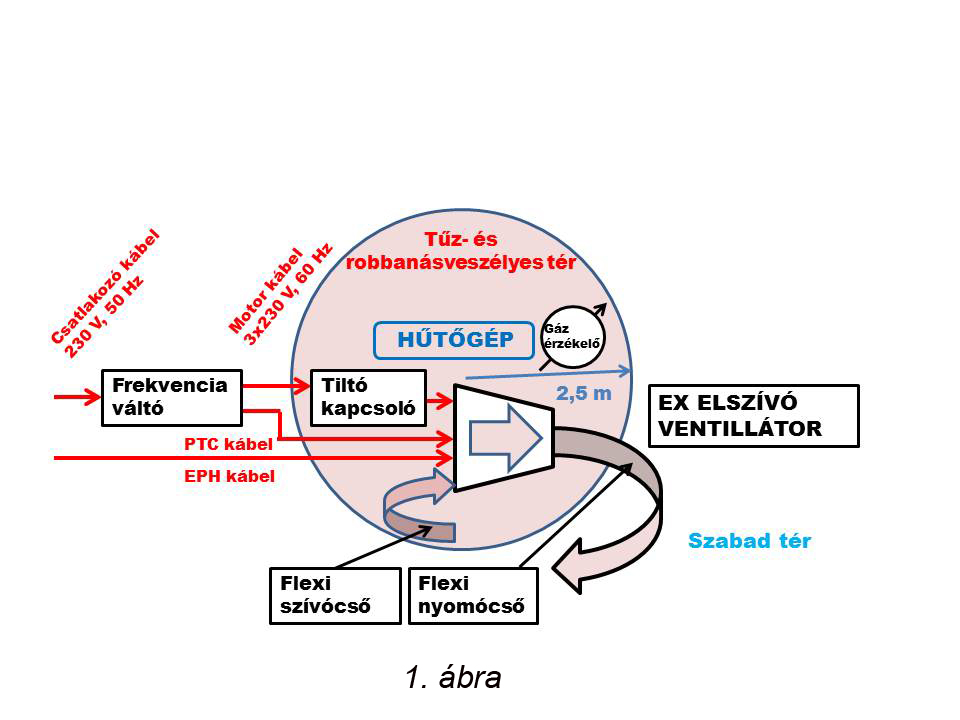

A rendszer elvi működési vázlatát az 1. ábrán láthatjuk. A berendezés gyártása során szakmai támogatást kaptunk a robbanásbiztonság – technika egyik hazai képviselő cégétől. A ventilátor egységet úgy alakítottuk ki, hogy alkalmas legyen egy átlagos méretű szerviz gépkocsiban történő szállításra. A berendezés elektromos csatlakozása normál 230 Voltos, földelt villamos hálózatról működtethető a mellékelt gyártói használati útmutató maradéktalan betartása mellett.
A két fő egység kerekeken gurul, a helyszínen történő összeépítése és üzembe állítása csak 10-12 percet vesz igénybe. Megéri-e ennyi időráfordítás egy lehetséges robbanásveszélyes légtér kialakulásának és annak robbanási kockázatának minimalizálására? Véleményem szerint mindenképpen.
A hűtőközeg váltás miatt előírt szakmai átképzés része kellene legyen a gyakorlati oktatás is, az elméleti tudás mellett ez elengedhetetlen a biztonság érdekében.
Sajnálatos módon a „Gyakorlati Hűtéstechnikai Ismeretek” című hatósági jegyzet tananyagba is belekerültek szakmailag nem helytálló megállapítások az R-32 hűtőközeggel kapcsolatban. Csak remélni tudom, hogy ennek korrekciója mielőbb megtörténik.
Nem megfelelő az az állítás, hogy a korábban használt hűtéstechnikai eszközök, szerszámok szinte mindegyike alkalmas az alternatív hűtőközegekhez! Csak olyan szerszámok használhatók, amelyek anyagukban és konstrukciójuknál fogva nem okoznak szikrát, gyújtást: szikramentes csavarhúzók, szelepkulcs, antisztatikus ruházat és cipő viselete szükséges a sztatikus feltöltődés miatt. Normál kivitelű mobil telefont tilos a munkatérben használni. Külön említést érdemel a vákuumszivattyú és a lefejtő berendezés kérdése is.
Tapasztalatom szerint a hazai kereskedelmi forgalomban megjelentek olyan eszközök, amelyek CE jelöléssel is ellátottak, de azok megfelelősége a hiányos dokumentáció miatt igencsak kérdéses. Egyes gyártók a rövid termékismertetőjükben „nem szikrázó kivitelt” jelölnek meg és alkalmasnak nyilvánítják pl. R32 és hasonló hűtőközegekhez a készüléket.
Fontos figyelemfelhívás
Csak olyan készüléket vásároljunk, amelyen egyértelmű az EX kivitel, azaz robbanásbiztos, a műszaki adatok és a CE jelölés. Továbbá részletes használati utasítás, CE gyártói nyilatkozat és a robbanásbiztos kivitelre utaló szabvány nyilatkozat vagy ATEX tanúsítvány van hozzá mellékelve.

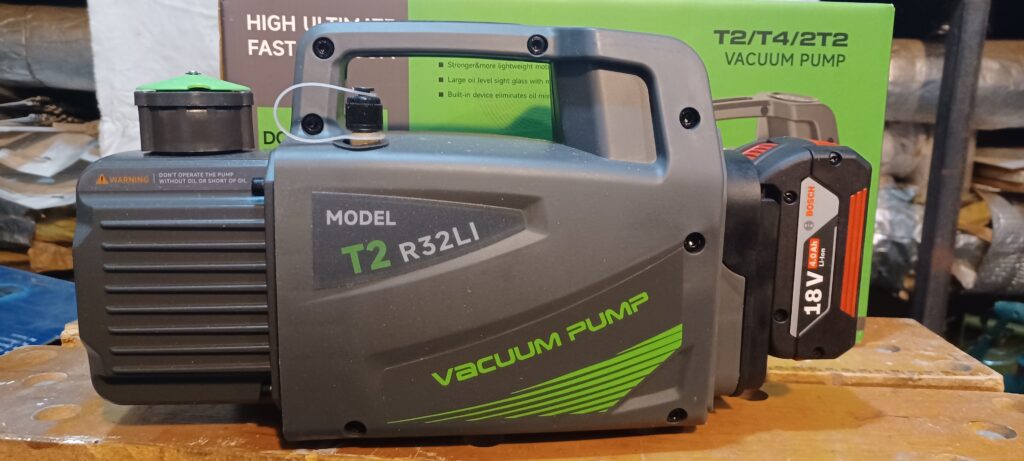

A mi szakmánkban is rohamosan terjednek az olyan eszközök, amelyek villamos működtetéséhez nem hálózati dugaljból vételezünk energiát, hanem akkumulátort használhatunk Az 1. képen erre látunk példát.
Kétségtelen, hogy ennek a vákuumszivattyúnak van praktikus előnye, de ha egy ilyen gép üzem közben megáll és akkumulátort akarunk cserélni, akkor ezt csak akkor tegyük, ha nincs a környezetében kiszivárgott vagy a készülékkel leszívott hűtőközeg! Egy teljesen lemerült akku is lényegesen több energiát tartalmaz, mint amennyivel az adott hűtőközeg már begyújtható, ha a „+” és „–” pólusa között szikra képződik! De nem feltétlenül csak az akku rövidre zárására kell gondolnunk. Ha egy fogyasztói körben áram folyik és azt megszakítjuk, ott villamos ív keletkezik. Ez pedig potenciális gyújtóforrás lehet!
Horváth Zoltán
villamos üzemmérnök,
robbanásbiztonsági műszaki vezető
