Az Energia Fejlődik, ezzel a mottóval rendezték meg idén, március végén a Mostra Convegno épületgépészti kiállítást és konferenciát Milánóban. A kétévente megrendezett expó némileg csökkentett területen és pár nagy japán, német, francia és amerikai gyártó távollétében is hozta azt a minőséget és hangulatot amiért szeretjük. A kiállítók igyekeztek olyan installációkat bemutatni, amelyek joggal nyűgözték le a látogatókat. Három fő témakör szerint voltak csoportosítva a kiállítók: HVAC (fűtés-szellőzés-légkondicionálás), HVAC rendszerelemek, vízellátás.
Sajnos idén jóval kevesebb magyarral lehetett találkozni, mint korábban, talán azért is, mert a Construmát egy időben tartották, ami nem volt éppen szerencsés.
Visszatérve a kiállítás mottójára a rendezők arra gondolhattak, hogy Európában a fosszilis energiahordozók tervezett kivezetése vagy drasztikus visszaszorítása és ez által az áttérés más energiákra az egyfajta fejlődés. Egy-két szempontból ez igaz is pl. a hőszivattyús technológiában, amelyre egyértelműen az R290-es hűtőközeg, azaz a propángáz elterjedése a jellemző. Minden valamirevaló gyártó elhozta az erre a hűtőközegre fejlesztett berendezéseit, és büszkén hirdette a környezetbarát technológiát és a kétségkívül előnyös hőtechnikai tulajdonságokat.
A hűtőközegekre vonatkozó európai szabályozás részleteibe most nem mennék bele mert azt már a hazai szaksajtó és az internetes orgánumok több-kevesebb részletességgel leírták csak arra térnék ki, hogy a tervezett korlátozások sem biztosak még 100%-ig, mivel várható, hogy európai szinten meghozott PFAS korlátozások (többezer, kvázi-örök, káros vegyi anyag, amely felhalmozódik az élő szervezetekben) miatt bizonyos hűtőközegek ki fognak esni az alkalmazhatóság köréből. Erre vonatkozó döntés a jövőben várható. Ez nem kis bizonytalanságot okoz a gyártók körében, ami látványos elfordulást eredményezett pl. a hűtőkörileg osztott hőszivattyú technológiától.
Emiatt a fejlesztések iránya nem annyira szerteágazó, mint inkább hasonló: megfelelés a szigorodó GWP előírásoknak, dizájn, okos-elektronika, „kevesebb” gépészet.
Üdítő színfoltot jelentettek a Panasonic által bemutatott épületgépészeti berendezések.Hozták az aktuális fejlesztési irányokat, de mellettük számos alkalmazást mutattak be, amelyek jó eséllyel hívták fel magukra a figyelmet. A meghirdetett sajtótájékoztatójukon Fukunaga Tishikatsu-t, a levegő-víz hőszivattyúk és a vizes rendszerek üzletágvezetőjét hallhattuk, aki a Panasonic globális stratégiájáról, és az épületgépészeti fejlesztésekről beszélt. A hőszivattyús piacon növekvő kereslet a kazánok leváltása miatt gyorsítja az energiaátmenetet. Műszaki kihívás a levegős gépek esetében a meglévő épületekben való elhelyezés. Véleménye szerint a kisebb központi rendszerek jelentik a kulcsot, erre fejlesztették ki a meglévő AQUAREA sorozat mellé az inverteres AQUA-G EVO berendezéseket, amelyek már R290 hűtőközeggel működnek 110 kW egységteljesítményig. Ezek a levegős gépek még könnyen daruzhatók, és teljesen összetolhatók, azaz kis helyet foglalnak el, köszönhetően az ötletes légátvezetési megoldásoknak.
Enrique Vilamitjana a Panasonic HVAC Europe ügyvezető igazgatója a piacra ható körülményeket vázolta: a GWP előírások szigorodását, az EU energiastratégiáját a 2030-as 55%-ra való kibocsátáscsökkentéssel és a 2050-es céldátumú klímasemleges épületekkel. Az EU összes épületállomány-fogyasztásának 80%-a lakóépületek energiafogyasztása, amelynek több mint 80%-a fűthető lenne levegő-víz hőszivattyúkkal. Ehhez viszont sokkal mélyebb típusválaszték szükséges, hogy a különböző típusú, elhelyezkedésű, gépészeti rendszerű épületeket el lehessen látni hőszivattyúval. Ennek érdekében teszi meg a lehető legtöbb intézkedést a Panasonic, hogy az európai piacon, európai megoldásokat nyújthassanak. Ezek a következők: olasz és francia fejlesztő cégek, valamint hűtőlánc gyártó cégek akvizíciója, együttműködés hőleadó és szellőztető rendszerek, légtisztítók gyártóival, és a kereskedelmi hőszivattyúk gyártásának Európába (Csehországba) hozásával. A céljuk: átfogó megoldás nyújtása lakó és kereskedelmi épületek esetében. A sajtótájékoztató végére egy fontos bejelentés is maradt: 2027-re piacra kerül egy R454C-s, hűtőkörileg osztott levegő-víz hőszivattyú. Tehát középtávon az R32 kivezetése után már nem csak monoblokkos berendezések maradhatnak a piacon, mivel R454C hűtőközegnek előírás alatti a GWP értéke (146). Kérdésemre válaszolva, ami az ATEX technológia szükségességét vetette fel a propános berendezések esetében, Fukunaga Tishikatsu elmondta, a tervezés során törekedtek arra, hogy minél kevesebb robbanásbiztos alkatrészt kelljen beépíteni a berendezésekbe. Ennek ellenére alkalmaznak ilyen technológiát is természetesen.

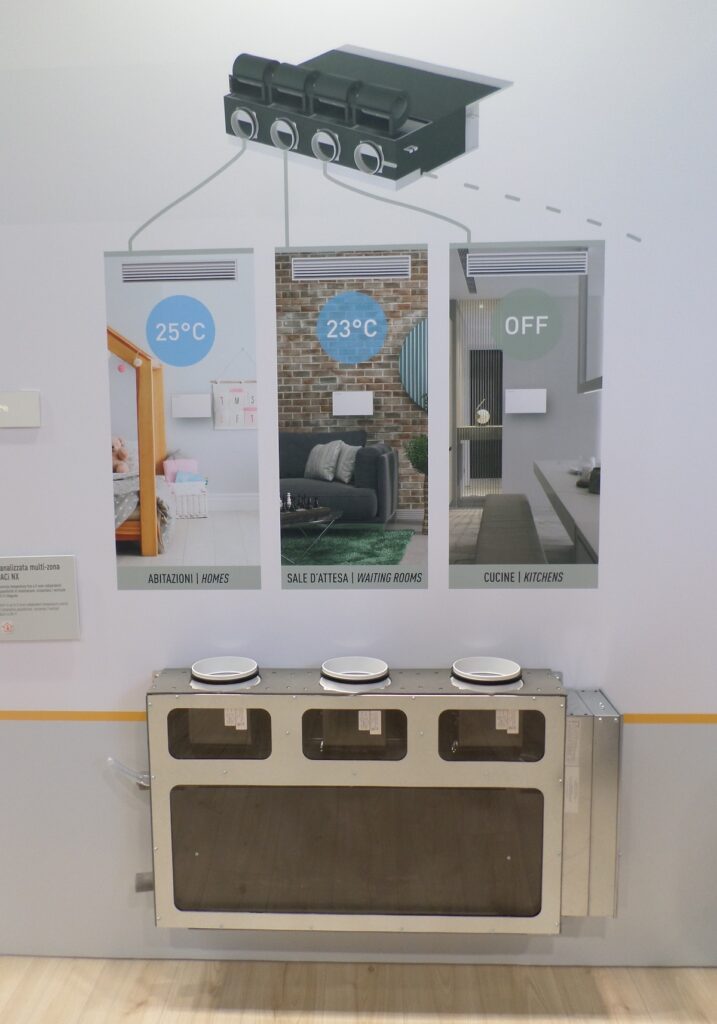

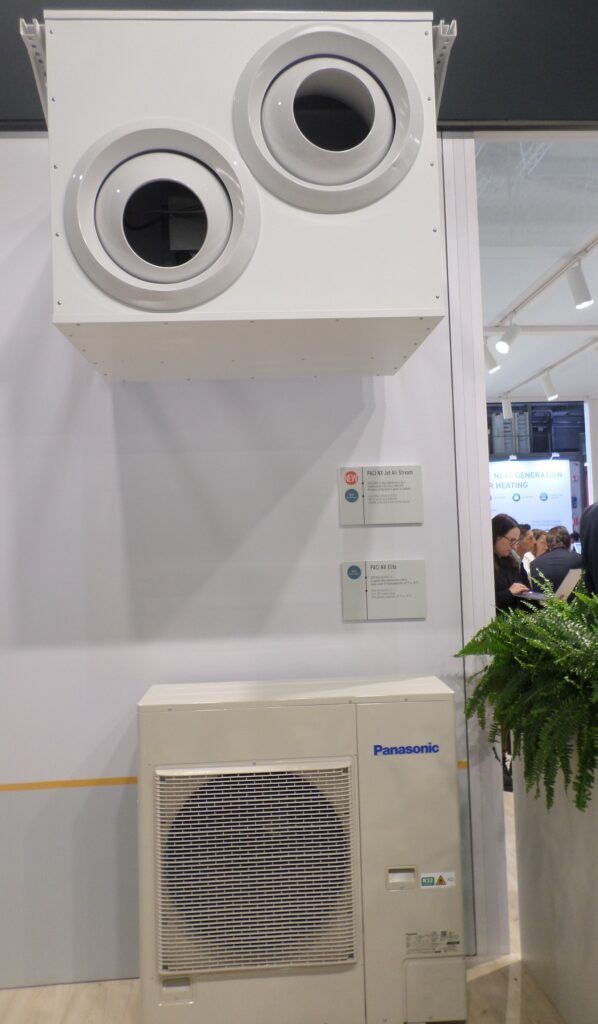

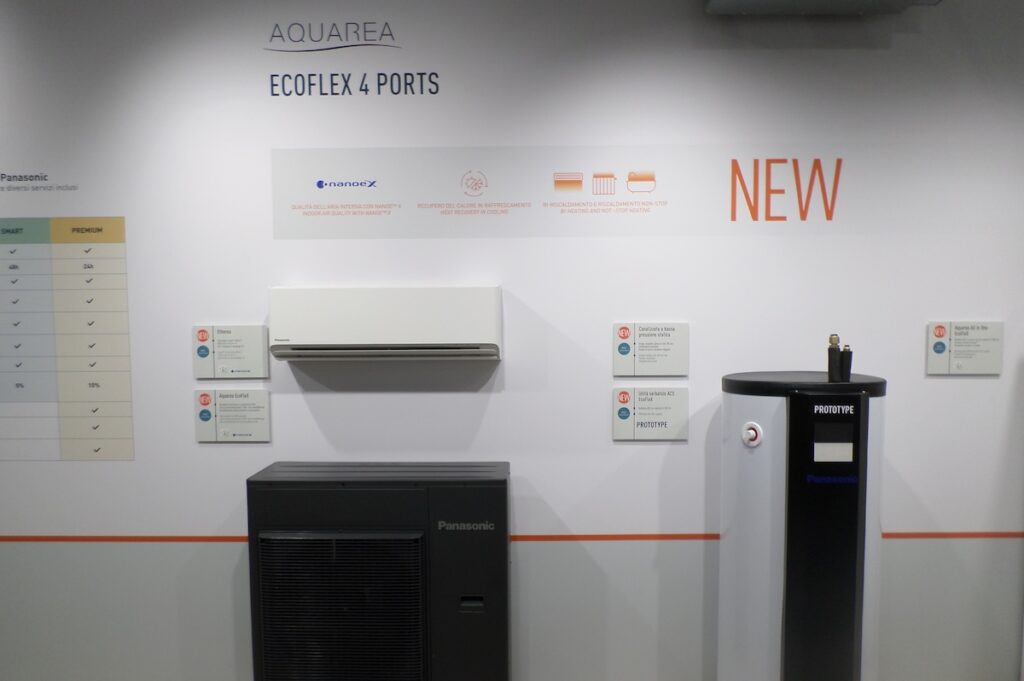

A sajtótájékoztatón említett mélyebb hőszivattyú-légkondi portfolió meg is jelent a kiállított berendezések között: ilyen az AQUAREA ECOFLEX 4, ami olyan multisplit rendszer, amely a beltéri egységeken kívül képes fogadni egy HMV-tartályt vagy egy komplett levegő-víz hőszivattyú beltéri egységet melyben szintén van HMV-tartály. Így egy teljesen kompakt DX/vizes hibrid rendszert kapunk. A másik megemlítendő újdonság a PACi NX Multi Zone split rendszer, (7-14 kW) amelynek légcsatornázható beltéri egysége zóna- vagy helyiségenkénti szabályozást tud, mivel a beltéri egységben akár 5, külön működtetett ventilátor van párhuzamosan kötve. Az egyes zónákhoz más-más hőmérsékleti értékeket lehet rendelni. Érdekes volt a nagy teljesítményű csarnokfűtéshez és klimatizáláshoz használható PACi NX Jet Air Stream (14 és 25 kW és 2500 valamint 5000 m3/h) split beltéri egység, amelynek sugárfúvókái akár 30 méteres távolságot is leküzdenek. Igen jól alkalmazható olyan terekben, ahol nem oldható meg a befúvás és az elszívás külön oldalon való légcsatornázása pl. amikor az épület egyik oldalán üvegfal van.
Szintén az R290-es monoblokkos hőszivattyúk fejlesztése zajlott le az elmúlt időszakban a svéd Energy Save válallalatnál. A 2008-ban alapított cég mára eljutott a többezres referenciáig, amelyet 2009-től fogva online felügyelettel láttak el. Ez egyrészt rendkívül gyors segítséget tesz lehetővé egy esetleges meghibásodás esetén, másrészt jelentős input adatot ad a gyár fejlesztőmérnökeinek mint üzemeltetési tapasztalat.
Yibo Zhao vezérigazgató-helyettes kérdésre válaszolva elmondta, hogy a legnépszerűbb termékük jelenleg az ES M40-es típusú R290 hűtőközeggel üzemelő monoblokkos levegő-víz hőszivattyú, amelynél fő jellemző a magas SCOP érték (4,86; A+++), a 70°C feletti fűtési előremenő vízhőmérséklet és az alacsony zajszint. Bár sokan úgy gondolják, hogy macerás egy monoblokkos hőszivattyúhoz összerakni a beltéri hőközpontot a leválasztó hőcserélővel, a szekunder köri szivattyúval stb., amit az osztott gépeknél nem kellett megtenni, de az R290 esetében a jóval kisebb leválasztó hőcserélő és szivattyú „kárpótolhatja” a tervezőt, kivitelezőt. A magasabb előremenő vízhőmérséklet „ütésállóbbá” teszi a rendszert.

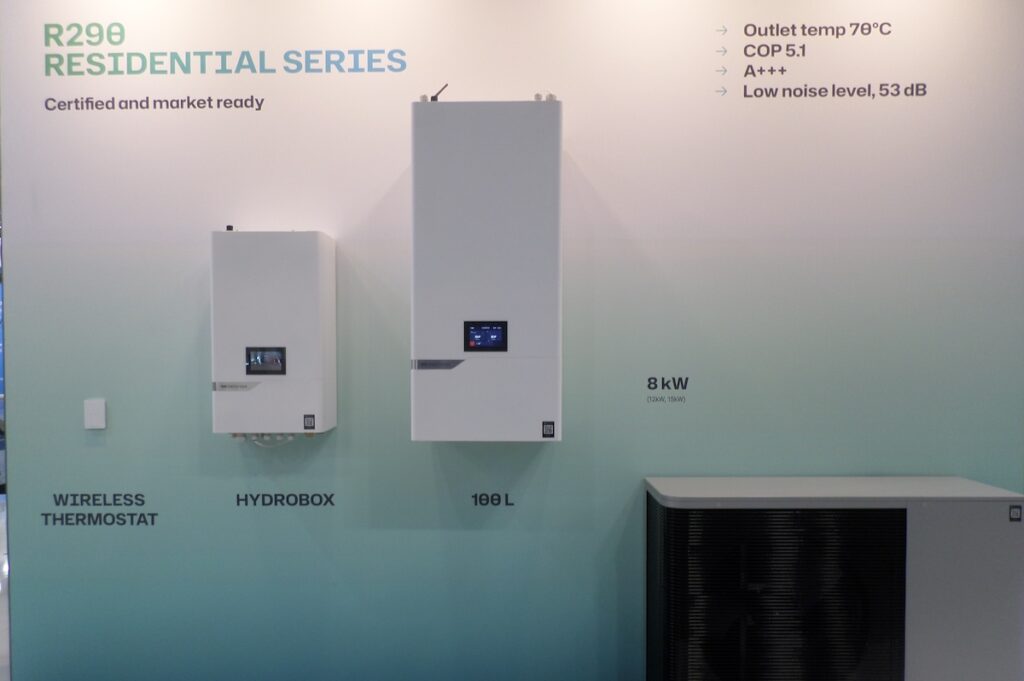

Az Energy Save berendezések ma már alapból tudják a hőmennyiségmérést, van bennük szivárgásérzékelő és olyan vészprotokoll, amely szivárgás esetén gyorsan üríti ki a rendszerből a propánt. A közeljövőben lesz teljes a R290-es paletta 8 kW-tól 80 kW-ig. Bemutatásra került egy a falikazán helyére felszerelhető hőszivattyú beltéri egység is, amelyben 100 literes HMV-tartály van. Mivel az R290 magas előremenőt tud, így a HMV-t 60-65 °C-ra is fel lehet fűteni, amely így már ellát akár egy 3-4 fős családot is.

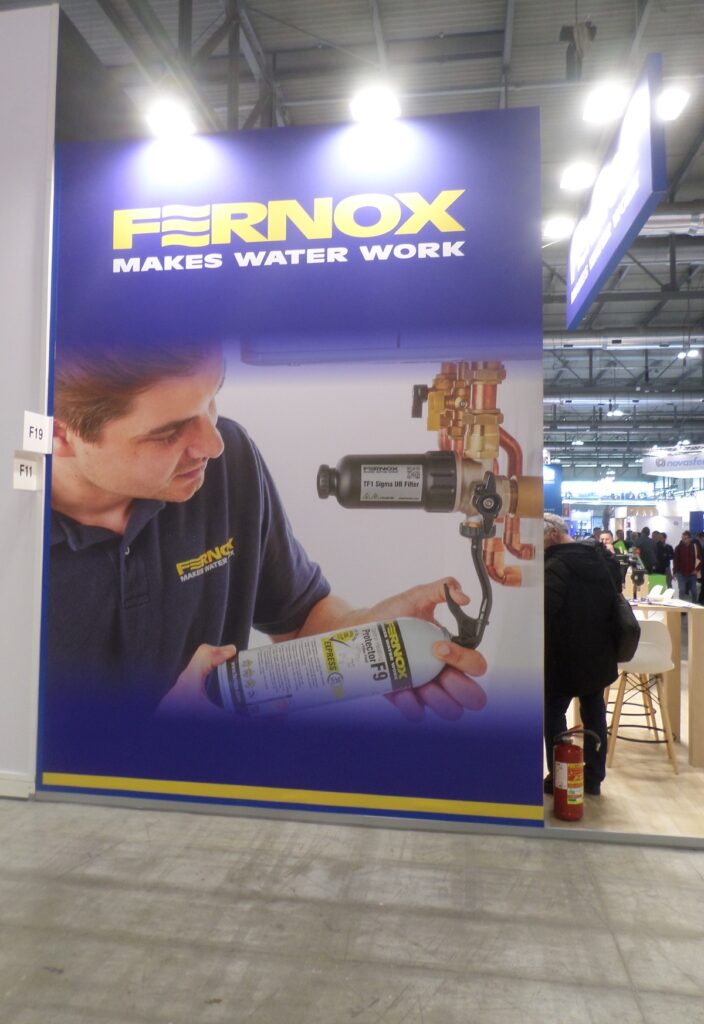

Ha már magas előremenő fűtővízről beszélünk, akkor nem lehet megkerülni azokat a megoldásokat, adalékokat, amelyekkel tisztábbá szennyeződésmentessebbé, kevésbé keménnyé tehetjük a sokszor elhanyagolt fűtési hőhordozó közegünket: a fűtővizet. Ebben a témában az itthon is jól ismert Fernox jelentős eredményeket mutat fel. Raffaelle Giannattasio, a cég dél- és keleteurópai értékesítési igazgatója mutatta be az újdonságokat. A cég az Element Solution Inc. részeként tevékenykedik, amely a Fenoxon kívül többek között a MacDermid és az Enthone brandeket is tartalmazza. A Fernox a globális piac 90%-át tudhatja a magáénak, a védőfolyadékok, tisztítószerek, iszapleválasztók esetében. Gyáraik Olaszországban, Németországban, és az Egyesült Királyságban vannak. Szinte az összes európai országban képviseltetik magukat és globálisan 4 milliárd Euró a cég forgalma.
Az újdonságok között bemutatták a Protector F1 Express inhibítort, amely speciális kialakításának köszönhetően leürítés nélkül, pár másodperc alatt betölthető a rendszerbe a palackban lévő sűrített levegőnek köszönhetően. Ezt a megoldást más termékek esetében is széles körben alkalmazzák: szivárgásgátló és tisztítószer adalékok egyaránt elérhetők spray kivitelben is, attól függően, hogy a betöltést milyen módon kívánjuk megvalósítani. Ezen kívül felhívták a figyelmet a szivárgástömítő adalékokra és a fagyálló közegekre. A legújabb adalékanyag a Biocide F7, amely alacsony üzemi hőmérsékletű rendszerek esetében megakadályozza az algásodást.
Az iszapleválasztók között bemutatták az új TF1 Sigma Mini modellt, amely a piacon elérhető egyik legkompaktabb megoldás: mindössze 105 mm-es csőszakaszba is egyszerűen beépíthető. Szintén most jelent meg a piacon a Fernox TF1 fagyvédelmi szelep, amely NA25, 32, 40 méretekben biztosítja vízzel feltöltött hőszivattyúk fagyvédelmét. Külön figyelmet érdemel a TF1 Sigma HP, kifejezetten a hőszivattyúk magas térfogatáramához méretezett iszapleválasztó, amely bármilyen pozícióban szerelhető és a tervezés során arra lett optimalizálva, hogy ne növelje a rendszerellenállást a térfogatáram csökkenésére igen érzékeny hőszivattyúk estében.
A Fernox-ot joggal sorolják a szofisztikált európai gyártók közé, de ehhez a kifinomultsághoz már erősen zárkóznak fel a kínai gyártók is. Jellemző rájuk, hogy a vállalatok nem csak az épületgépészetben hanem az ipar számos területén vannak jelen, mint gyártók, és a különböző fejlesztések így kiegészítik, segítik egymást. Jellemző példa a HISENS, amely ahogy a standon elmondták, globálisan meghatározó a síkképernyők és az autó kompresszorok piacán, de a nem elhanyagolható kínai piacon pl. vezető a VRF technológiában. A több mint 20 éve tartó, évi 6%-os növekedése pedig elképesztő. Olyan nagy nevű cégeknek szállít be készterméket vagy alkatrészt, mint a HITACHI, Gorenje, YORK (VRF), TOSHIBA. A több lábon állás teszi lehetővé azt is, hogy a HISENS olyan ALL IN ONE komplett rendszert szállítson, amelyben minden fődarabot ő gyárt: hőszivattyú, napelem, inverter, akkupack.

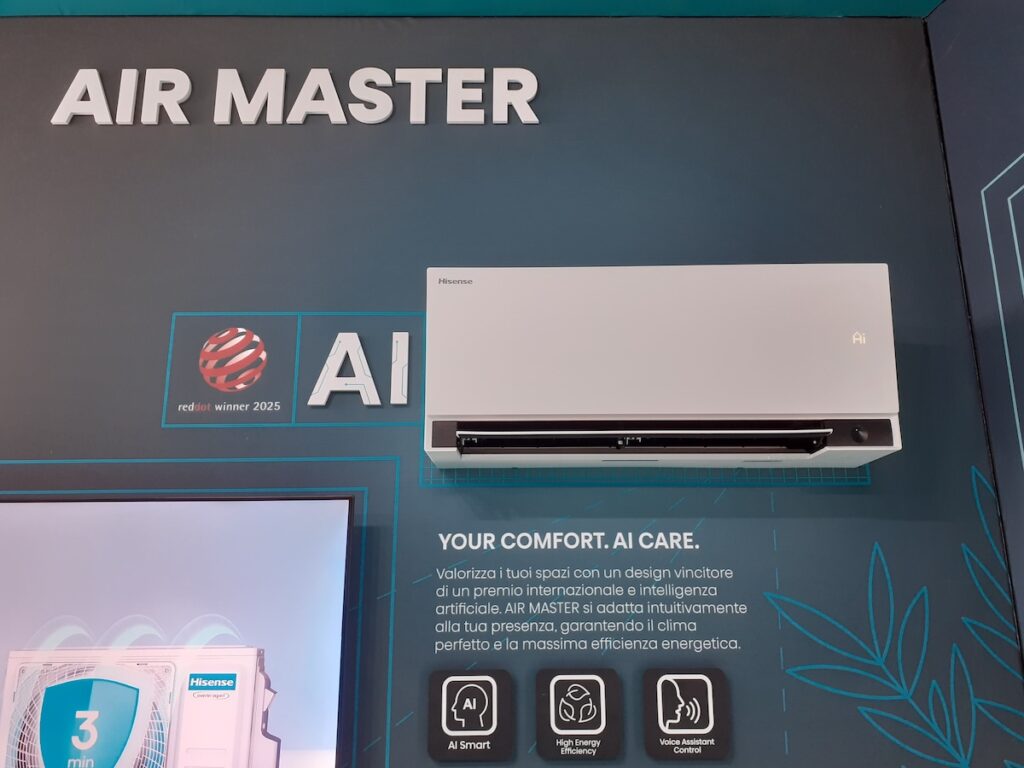

Másik érdekes megoldás a HISENS-nél az AIR MASTER okosított klíma beltéri egység, amely térfigyelő és hőérzékelő szenzorokkal van felszerelve és a levegő kifúvási irányát az érzékelt tulajdonságokhoz lehet okosan igazítani. Például, ha bármerre megy valaki a szobában, ne fújjon rá hideg levegőt a klíma. A nagyobb direkt elpárologtatós rendszerek esetében olyan hasznos megoldásokat alkalmaz, mint a VRF kültéri elektromos panel forrógázos fűtése, amely megvédi az elektronikát az alacsony hőmérsékelt okozta károsodástól. De nem csak DX-es megoldásai vannak a HISENS-nek. Már ők is bemutatták a saját R290 hőszivattyúikat, illetve a moduláris folyadékhűtőket. Kiemelendő még, hogy a HISENS majd minden termékére megszerezte az Eurovent minősítést, amely garancia arra, hogy a megadott technikai paraméterek megfelelnek a valóságnak.

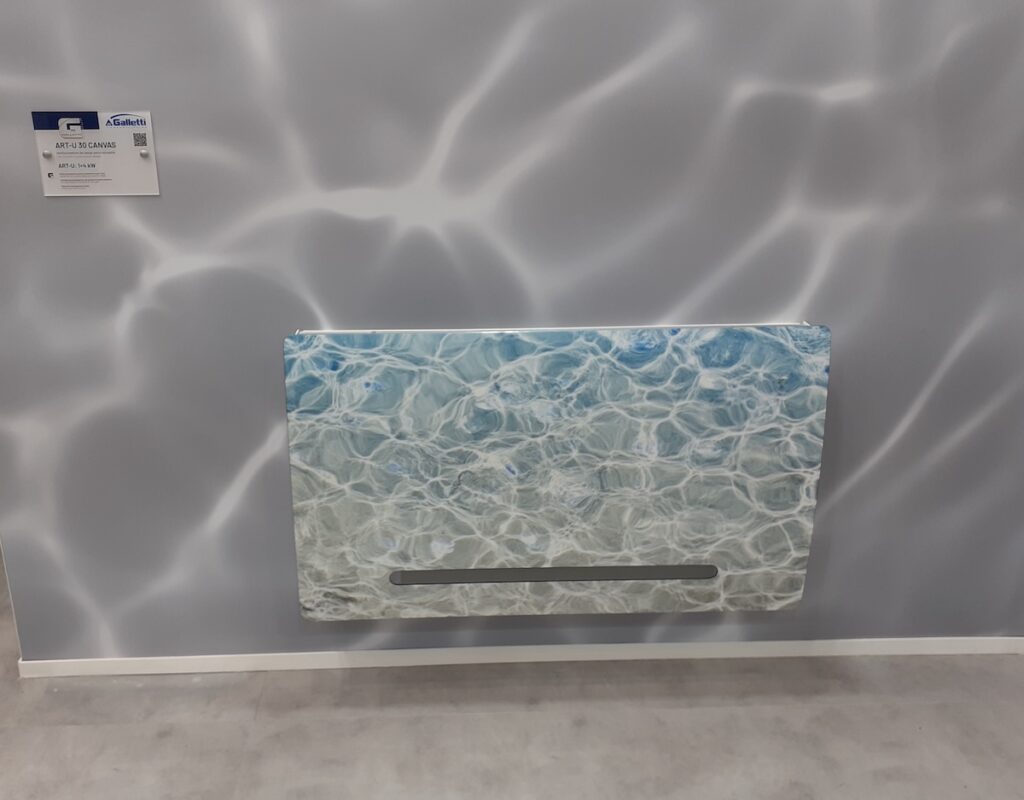

De nem csak az R290-es hűtőközegre vannak fejlesztések, mert Gallettinél az R290-es berendezések mellett látható volt a Galletti WBE névre hallgató, kvázi-kompaund hőszivattyús technológia R1234ze (GWP=1,37) hűtőközeggel, amely akár 90°C-os fűtővizet is képes előállítani egy alsó hőmérsékletszintű hőszivattyúval összeépítve. És ha már Galletti. A jelentős európai fan-coil gyártók igyekeznek elszakadni a szappantartó-szerű formáktól és megjelentek a saját keskeny kialakítású fan-coil berendezéseikkel. Nyilván szubjektív vélemény, de én szerintem a Galletti ART-U sorozat az egyik legszebb ezek között. Ívelt előlapja igazi olasz formatervezést testesít meg, belső kialakítása pedig a legfejlettebb EC-motoros technológiát adja.

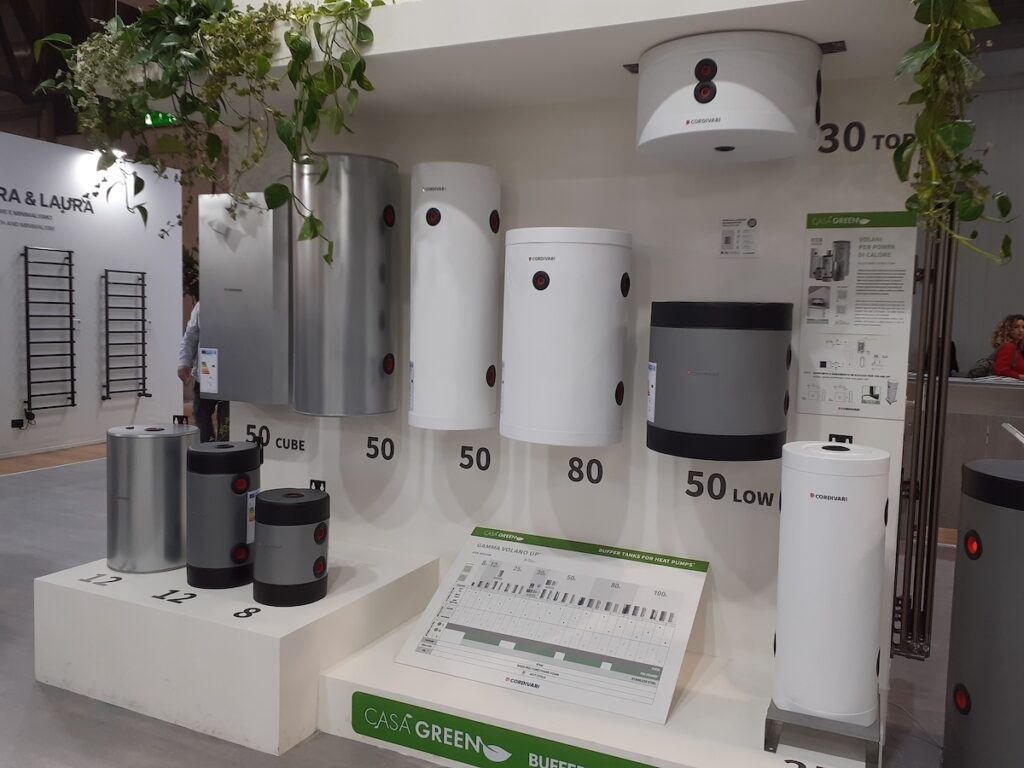

Persze más gyártó is fejleszt fan-coil területen. A Cordivari a SOFI X egy radiátor-fan-coil kombóval nyert MCE Excellence Nagydíjat az idei vásáron. De talán még ennél is hasznosabb lehet a Cordivari BS Polywarm rendszerű puffertárolója, amelynek belső felülete némi titokzatosságot keltve a szabadalmaztatott polywarm nevű műanyag bevonatot kapta, amely teljesen kiküszöböli a tartályban az iszapképződést, és lehetőséget nyújt, hogy végre olyan rendszereket lehessen tervezni, amelyek már mentesek a nyers, belső acél felületektől. Egyébként a Cordivari jól reagált a hőszivattyúk rendszerigényeire és 25 fajta, különböző méretű és elhelyezhetőségű puffer-hidrováltó tartályt fejlesztett, akár mennyezetre helyezhetőt is.

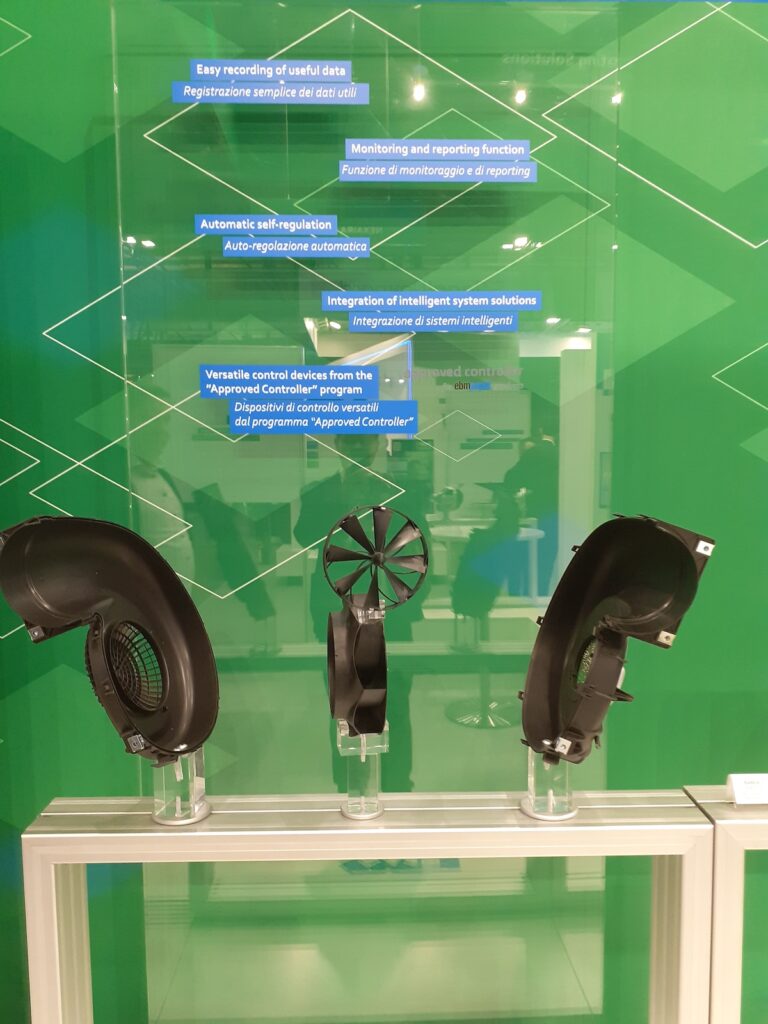

Érdekes volt még az Ebm Papst RadiCal ventilátor, amely egy 2500 m3/h-ig elérhető elektronikus ventilátor. Ebben beépített szárnykerekes anemométer van. A valós idejű légmennyiség méréssel számtalan hasznos funkció valósítható meg az egyszerű felügyelettől, a kifinomultabb szabályozási rendszerekig.
De, hogy ne csak a hőszivattyúkról és a fűtésről szóljon minden, érdekességképpen megemlíteném a Geberit oldalsó öblítésű WC-jét is, amelynél az öblítővíz a csésze szélén, mintegy érintőlegesen „lép be” a „területre” és ezzel – a Geberit szerint – hatásosabb az öblítés. Ugyanilyen, az örvény-elvet felhasználó lefolyócső ívet mutattak be a kiállításon, mely az alapvezeték-ejtő átmeneteknél jelentkező öntisztulási problémákat és zajt igyekszik csökkenteni. Az idom lényege, hogy az örvényáramlást egy kis oldalsó elhúzással, mintegy 3D-s kialakítással indítja, ezáltal létrehozva egy tökéletesebb örvény-áramlási képet.
A természetes hűtőgázok (propán, ammónia) veszélyes tulajdonságai miatt, térnyerésük nagyon meg fogja nehezíteni a DX-es rendszerek létesítését. Ezért arra lehet számítani, hogy a vizes rendszerek még nagyobb arányban lesznek alkalmazva. Emiatt lehet érdekes, hogy volt olyan olasz csőgyártó is a kiállítók között, amely már NA400-ig (450×26,7) gyárt PP-RCT csövet. Eddig ebben a mérettartományban az acélcsövek voltak az egyeduralkodók.
Végül nem lehet szó nélkül elmenni a kiállítási csarnokokban tucatszámra elhelyezett u.n. China Pavilon-ok jelenléte mellett, amelyek figyelmeztetően jelzik a jövőbeli még nagyobb előretörését a kínai gyártóknak.
A csökkentett kiállítói terület végül is arra azért jó volt, hogy a teljes kiállítást szemügyre vegyük, mert eddig ez sosem jött össze a rendelkezésre álló egy-két nap alatt. Remélhetően a legújabb technológiák mielőbb eljutnak a hazai piacra. Az itt tartózkodás egyéb ideális körülményei, mint például Milánó remek tömegközlekedése, számtalan szálláshelye, finom ételei, Magyarországhoz való közelsége miatt mindenkinek javaslom, hogy legalább egyszer látogasson ki erre a kiállításra. Megéri.
Tóth Tamás
épületgépész tervező
