Energetikai és légtechnikai felújítás: négyszintes villaépület

Felületfűtés és -hűtés

Felújításoknál kiemelten fontos, hogy a helyszíni adottsághoz és igényekhez a leginkább igazodó rendszert tudjuk kialakítani. Jelen projektnél egy négyszintes villaépület komplett felújítása és belső átépítése történt. Több tényező is nehezítette a munkát: aránylag kis belmagasságok, összetett helyiség geometriák, meglévő medence részleges újrafelhasználása, irreális építtetői elvárások. Előbbiek indokolták, hogy többféle felületfűtési-hűtési rendszerkialakítást kellett alkalmazni. A rendszerek kiválasztásánál azt is figyelembe kellett venni, hogy a felújítást az építtető szoros határidővel kívánta intézni, így a lehető leggyorsabban telepíthető felületfűtés-hűtési rendszereket kellett kiválasztani (természetesen szem előtt tartva a műszaki szempontokat és helyi adottságokat).

A pinceszinten volt egy „nehezítő” tényező, mégpedig egy meglévő medence, amit az építtető részben le akart fedni, másik részét pedig megtartani, és egy beltéri mászófalat kialakítani benne. A lefedett részen is ragaszkodott az építtető a padlófűtés kialakításához. A medence lefedése a statikus és építész tervező által kitalált faszerkezetű fedés lett, amelyre statikus kérésére száraz rendszerű padlófűtést kellett telepíteni a terhelés minimalizálása érdekében. Így a pincében két különbözőféle padlófűtési rendszer került kialakításra. A medencefedéses részen Roth ClimaComfort Panel száraz rendszerű, míg a többi részen Roth Original Tacker rendszerű padlófűtés lett kiépítve. Mindkét rendszer nagy előnye a gyors és egyszerű telepíthetőség.

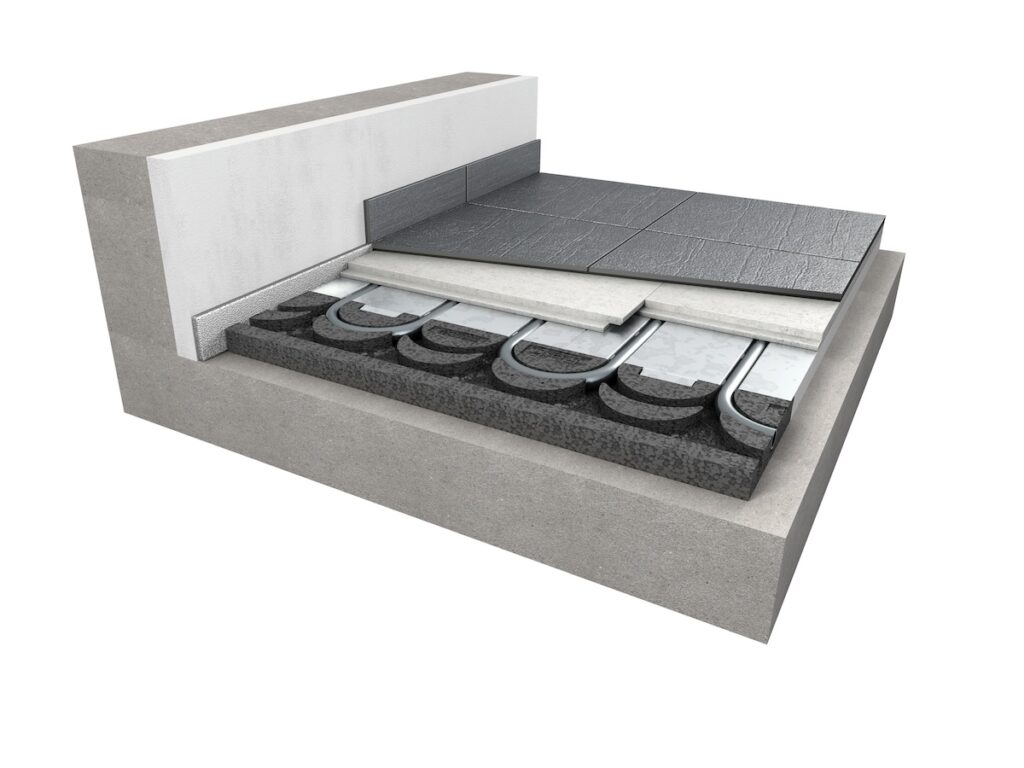

A ClimaComfort Panel rendszer felépítése:

• ClimaComfort Panel rendszerlemez (11, 14, 16-os csőhöz),
• visszafordító elem a rendszerlemez végeihez,
• Roth X-PERT S5+ csővezeték (14; 16mm) vagy Roth ClimaComfort S5 11mm csővezeték,
• vakpanel (hővezető lemez nélkül) csőátvezetéshez.

A panelrendszerű padlófűtés lehetővé tesz egy alacsonyabb rétegrendű kialakítást a „hagyományos” padlófűtési rendszerekhez képest. Kialakítástól függően akár már 14 mm (+burkolat) rétegvastagságban megszerelhető. Amennyiben nem szükséges szárazpadlólap fektetése a teherelosztás miatt, úgy direktben is burkolható, ami szintén gyorsítja a kivitelezést.

A Roth Original Tackeres padlófűtés is gyors és pontos szerelést tesz lehetővé.  A speciális Ex-Klips tackertüske dupla körmökkel, illetve csőkiemelő funkcióval rendelkezik. A dupla köröm biztosítja a rendszerlemezben való stabil rögzítést, míg a kiemelő funkció szolgálja, hogy a beton a cső alá is be tudjon folyni, amivel a jobb hőátadás és gyorsabb felfűtés meg tud valósulni.

A földszinten és az emeleteken a belmagasság és a tartószerkezeti adottságok lehetővé tették, hogy „normál” rétegvastagágú padlófűtés készüljön, így ezeken a helyeken is Roth Original Tacker rendszer került telepítésre. Ezeken a szinteken a hűtést is meg kellett oldani. A monolit födémes szakaszokon vakolatos rendszerű mennyezethűtést alakítottak ki, míg az emelet azon részein, ahol ferde síkú, könnyűszerkezetes tető van, ott száraz rendszerű mennyezethűtés készült. A száraz rendszernél a Roth ClimaComfort Dryfix szabad fektetésű rendszerre esett a választás, amivel az álmennyezeti akadályok (süllyesztett lámpák, légszelepek) egyszerűen kikerülhetők. Ráadásul ennél a rendszernél még az esetleges szerelési hibalehetőségeket is minimalizáljuk, hiszen nincs csőtoldás, idomozás az álmennyezetben. Az egyes körök 17 mm-es csőből, toldásmentesen kerülnek letekerésre, és csak az osztó-gyűjtőnél van csőkötés (eurokónuszos csatlakozás). A nagy csőátmérőnek köszönhetően a hidraulika is kedvezőbben alakul.

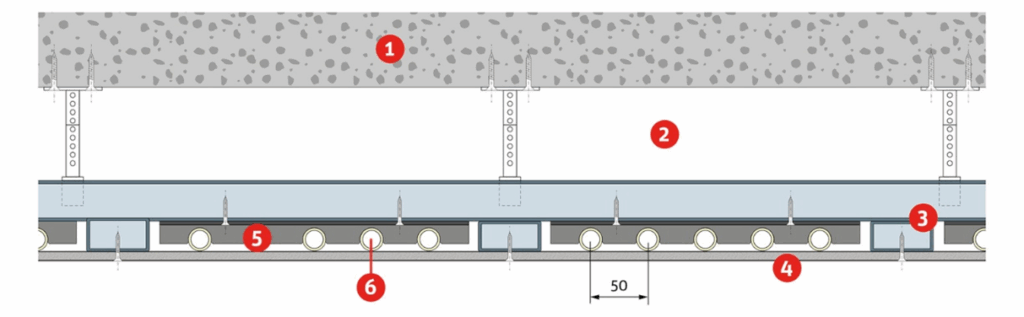

A ClimaComfort Dryfix rendszer felépítése:

1. Betonfödém
2. Légtér
3. Szárazépítészeti tartószerkezet (CD-profil 60/27)
4. Klímakarton (0,3 W/mK; s = 10 mm)
5. Roth ClimaComfort Dryfix csőrögzítő tartósín (tartósín és CD-profil között EPDM-szalag)
6. Roth X-PERT S5+® 17 mm csővezeték

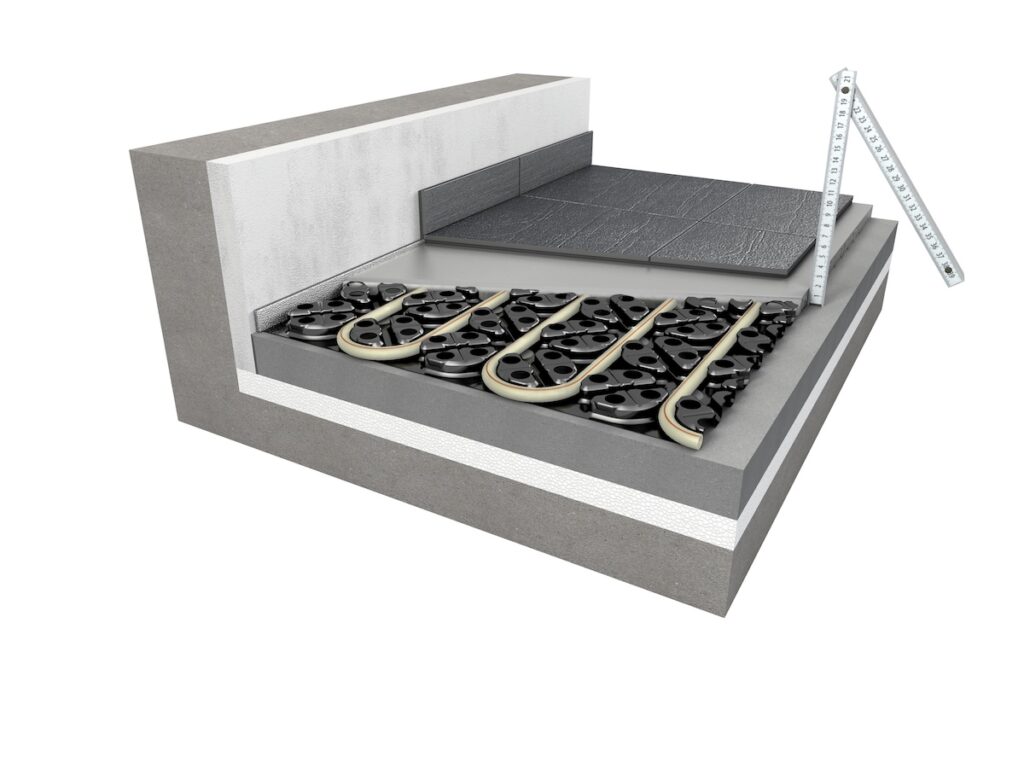

A tetőtérben sajnos csak kis belmagasság állt rendelkezésre a legtöbb részen, amit az építtető már nem kívánt tovább csökkenteni „normál” rétegrendű padlófűtési rendszerrel. A másik fő érv az alacsony rétegrendű padlófűtés mellett a meglévő burkolat meghagyása volt, ezáltal is minimalizálva a bontási költségeket. Így esett a választás a Roth ClimaComfort Compact padlófűtési rendszerre. Ezt a rendszert kifejezetten a felújításokhoz fejlesztették ki, amivel biztosítható a megfelelő hőkomfort a belmagasság érdemi csökkentése (mindössze 17 mm + a burkolat vastagsága) és a meglévő burkolat bontása nélkül.

A rendszer az alábbiak szerint épül fel:

• öntapadó pogácsás rendszerlemez (75mm-es osztásközzel),
• Roth ClimaComfort S5 11mm-es padlófűtéscső,
• öntapadó szegélyszigetelő csík,
• dilatációs profil,
• padlófűtéshez alkalmas önterülő esztrich és hozzá tartozó alapozó.

A telepítéshez fontos figyelembe venni, hogy a meglévő aljzatnak (amire a fektetés történik) síknak, repedésmentesnek, pormentesnek és megfelelő szilárdágúnak kell lennie. Jelen projekt esetén a feltételek adottak voltak, így az alacsony rétegrendű padlófűtés telepítése nem okozott gondot.

Bár a témában már sok szakcikk született, de azért mi is fontosnak tartjuk megemlíteni röviden a felülethűtés és a páratartalom viszonyát. A felülethűtési rendszerek a magas komfort, a csendes működés és a huzathatás hiánya miatt igen népszerűek. Azonban a helyiségekben lévő magas páratartalom kezeletlensége negatívan befolyásolja ezen rendszerek működését.  Az időjárási viszonyok napjainkban egyre inkább olyan irányba tolódnak el, hogy sokkal több és hosszabb párás, meleg időszak jelentkezik. Amikor a harmatponti hőmérséklet magas, akkor a felülethűtési rendszereknél fellép a kondenzációs veszély. Ennek megakadályozására a hűtésvezérlés kell beavatkozzon. A beavatkozás kétféle módon történhet: az előremenő hűtővíz megemeli vagy lekapcsolja a veszélyes zónában lévő hűtőfelületeket. Mindkét verziónál a hűtőhatás csökken (vagy megszűnik). A fenti probléma kezelésére tehát mindenképpen szükséges a helyiség levegőjének a szárítása, illetve a bent keletkező pára hatékony elvitele.

Jelen projekt esetén a gépész tervező a fenti probléma kezelésére fan-coilos rendszert is tervezett. A fan-coilokkal nemcsak a helyiségek kiegészítő hűtése oldható meg (például ahol a mennyezethűtés nem tudja önállóan kihűteni e helyiséget), hanem a levegő szárítása is biztosítható. A helyiségekből a bent felszabaduló pára elvitelére és a megfelelő beltéri levegőminőség biztosítására központi hővisszanyerős szellőzőrendszer is készült.

Hővisszanyerős szellőztetés – felújításokhoz is komfortos megoldás

A felújítások során a korszerű épületgépészeti rendszerek kiválasztása kulcsfontosságú a végeredmény minősége és energiahatékonysága szempontjából. Egy négyszintes villa teljes felújításánál, ahol a belső átalakítások és a meglévő szerkezetek újszerű hasznosítása is nehezítette a munkát, a hővisszanyerős szellőztetőrendszerek kiemelt szerephez jutottak. A villa belmagassága viszonylag alacsony, a helyiségek geometriája összetett, a meglévő medence részleges újrafelhasználása pedig különösen kreatív megoldásokat követelt meg. Az építtető magas elvárásai, valamint a szűk határidők miatti igény a gyors beépíthetőségre olyan innovatív rendszerek alkalmazását tették szükségessé, amelyek egyszerre szolgálják a komfortot, az energiahatékonyságot és a helyszíni adottságokat.

Miért a hővisszanyerős szellőztetést?

A hővisszanyerős szellőztetés nem csupán friss levegőt biztosít, de a berendezés visszanyeri az eltávozó levegő hőenergiájának akár 90%-át is, így jelentősen csökkenthető az épület fűtési vagy hűtési energiafelhasználása. Ez a megoldás különösen előnyös olyan komoly felújítási projektek esetén, ahol a komfort és az energiatakarékosság nem csupán trendi szempont, hanem a beruházó szándékainak fontos része.

Alkalmazott technológiák

A számos helyiség miatt a felújításoknál legegyszerűbb decentrális rendszer itt nem jöhetett szóba, így az épület általános légcseréjét központi hővisszanyerős szellőztetőrendszerrel oldottuk meg. Egyes helyiségek azonban a helyi adottságok miatt külön szellőztető megoldást kaptak. A központi rendszer szíve a Helios KWL-sorozatú korszerű szellőztetőberendezése, magas hatásfokú keresztellenáramú hőcserélővel, energiatakarékos, csendes ventilátorokkal és beépített webszerveres vezérléssel, amely lehetővé teszi az egyszerű kezelést, és többféle lehetőséget nyújt automatikához/épületfelügyelethez történő csatlakozásra is. Természetesen rendelkezik automata bypassfunkcióval a szabad hűtéshez, és nyáron aktív hűtés mellett a hűtési energiát is képes visszanyerni.

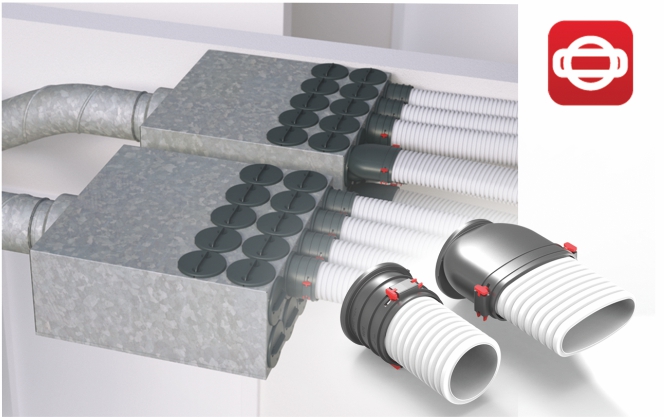

A belső légelosztó hálózat a higiénikus és áthallásmentes FlexPipe® rendszerrel került kialakításra, amely megfelelő rugalmasságot biztosított. Különösen a helyhiánnyal küzdő, szűk helyeken jött jól, hogy a kör keresztmetszetű 75-ös és az ovális 51 mm magas csövek oda-vissza átválthatók, kombinálhatók.

Egyedi megoldások

Néhány WC-helyiség saját Helios ELS típusú elszívó kisventilátort kapott, elsősorban a WC-csésze elszívása miatt, amellyel teljesen szagtalan WC-t tudunk biztosítani. A Helios ELS kis elszívói a kategória legfejlettebb eszközei, minden paramétere teljesen szabadon beállítható NFC-kommunikáció segítségével a telefonunkról, akár úgy is, hogy az áram nincs még bekötve. A központi KWL-gép biztosítja a WC-elszívás légpótlását – amikor az működik –, erre a gépen szériakivitelben elérhető több bementből használtunk fel egyet, és az üzemnek megfelelő elszívott/befújt légmennyiséget erre beállítottuk.

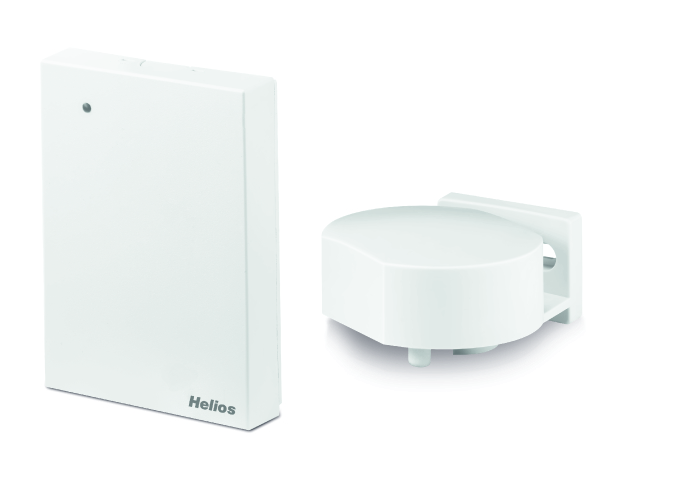

A nyári időszakban előfordulhat, hogy egy eső után egyszerre jelenik meg a meleg és a magas páratartalom. Ilyenkor a szellőztetéssel bejuttatott friss levegő akár növelheti is a lakás páratartalmát, és megnehezíti a felülethűtési rendszerek üzemét. Ennek minimalizálására a Helios FDR abszolútpáratartalom-vezérlő készletét integráltuk a szellőztetésbe. Ez a külső és belső érzékelőkkel ellátott vezérlés nem a relatív páratartalmat figyeli, hanem a levegő abszolút nedvességtartalmát, így hőmérséklettől függetlenül el tudja dönteni, mikor kell csökkenteni a szellőztetést, mert a kinti levegőben több a nedvesség, mint a bentiben.

Gyors telepítés – a szoros határidők garanciája

A projekt legnagyobb kihívása volt az időszűke, mely miatt a lehető leggyorsabb, mégis megbízható és műszakilag kifogástalan megoldásokat kellett választani. A Helios hővisszanyerős szellőztetőrendszerek előnye, hogy komplex funkcióikkal és moduláris felépítésükkel rendkívül gyors telepítést tesznek lehetővé, alkalmazkodva a villa egyedi adottságaihoz és a felújítási határidőkhöz. Ez a villafelújítás tökéletes példája annak, hogy a modern technológiák és előremutató rendszertervezés miként teszi lehetővé a komplex, bonyolult helyszíni adottságok között is a minőségi otthon megteremtését – energiatakarékosan, komfortosan és a lehető leggyorsabb ütemű kivitelezéssel.
